ピッチの違いが締結性能に与える影響
ネジのピッチは「隣り合う山と山の間隔」を指し、細目ネジはピッチが短くてゆるみに強く微調整向き、並目ネジは標準ピッチで汎用性と調達性に優れるため、用途に応じて使い分けることが重要です。
【この記事のポイント】
- ネジのピッチとは、ネジ山の間隔を表す寸法であり、M10なら標準ピッチ（並目）1.5mm、細目ピッチ1.25mm・1.0mmといったように、「同じ径でも複数のピッチ」が存在します。
- 細目ネジは「ゆるみに強く、調整ストロークが細かく、同じねじ込み長さでも山数が多い」一方で、タップ加工・タップ折れリスクや調達難易度が上がるため、必要な場所に絞って使うのが現実的です。
- 並目ネジは「JIS・ISOの標準ねじ」として最も広く流通しており、工具・タップ・ゲージ・市販部品・標準品が豊富なため、特別な理由がない限り並目を基本として設計するのが調達・コスト面で有利です。
今日のおさらい：要点３つ
- ピッチが細かい細目ネジは、山数が多くて軸力分布が均一になり、緩み・疲労・シール性に有利だが、加工・調達コストが上がります。
- 並目ネジは「標準・安価・手に入りやすい」ねじであり、細目ネジは「高性能だが使いどころを選ぶ」ねじです。
- 実務では、「高振動・高荷重・薄板・微調整が必要な箇所」で細目ネジを検討し、それ以外は原則並目ネジとすることで、締結性能と調達効率のバランスを取りやすくなります。
この記事の結論
- 「ネジのピッチ＝山と山の間隔」を理解し、並目ネジを標準、細目ネジを特殊用途という位置付けで使い分けることが、締結性能と調達性を両立させる最も合理的な設計方針です。
- 最も大事なのは、「細目＝高性能だから全面採用」という発想ではなく、「どの箇所で”並目では不足する性能”が本当に必要か」を見極めることであり、高振動・高軸力・薄板・微調整といった条件を満たす箇所に限定することです。
- 「標準は並目、勝負どころだけ細目」が、コスト・調達・品質のバランスが取れた現実解です。
- 細目ネジはねじ込み長さが短くても山数が多いため、ねじ山1山あたりの荷重が小さくなり、振動によるガタつきが抑えられる一方で、タップ加工がシビアで折損リスクや加工時間が増えることが指摘されています。
- 「ピッチの違いが締結性能に与える影響」を理解したうえで、設計・調達・現場で同じ基準に沿って細目／並目を選び分けることが、締結トラブルと調達トラブルの両方を減らす近道です。
ネジのピッチとは何か？細目ネジと並目ネジはどこが違うのか？
ネジのピッチとは「ねじの軸方向に沿った隣り合う山の間隔」であり、1回転あたりに前進する距離でもあります。メートルねじでは「ピッチ（mm）」がJISで規定されており、例えばM10並目ならピッチ1.5mm、M10細目なら1.25mmといったように、同じ径でも1回転で進む距離が変わるため、締結の”きめ細かさ”や強度特性が変わります。「ピッチ＝隣り合う山の距離」「並目ねじは標準ピッチ」「細目ねじは標準よりピッチが短いねじ」と定義され、各径ごとに並目・細目のピッチが一覧で示されています。

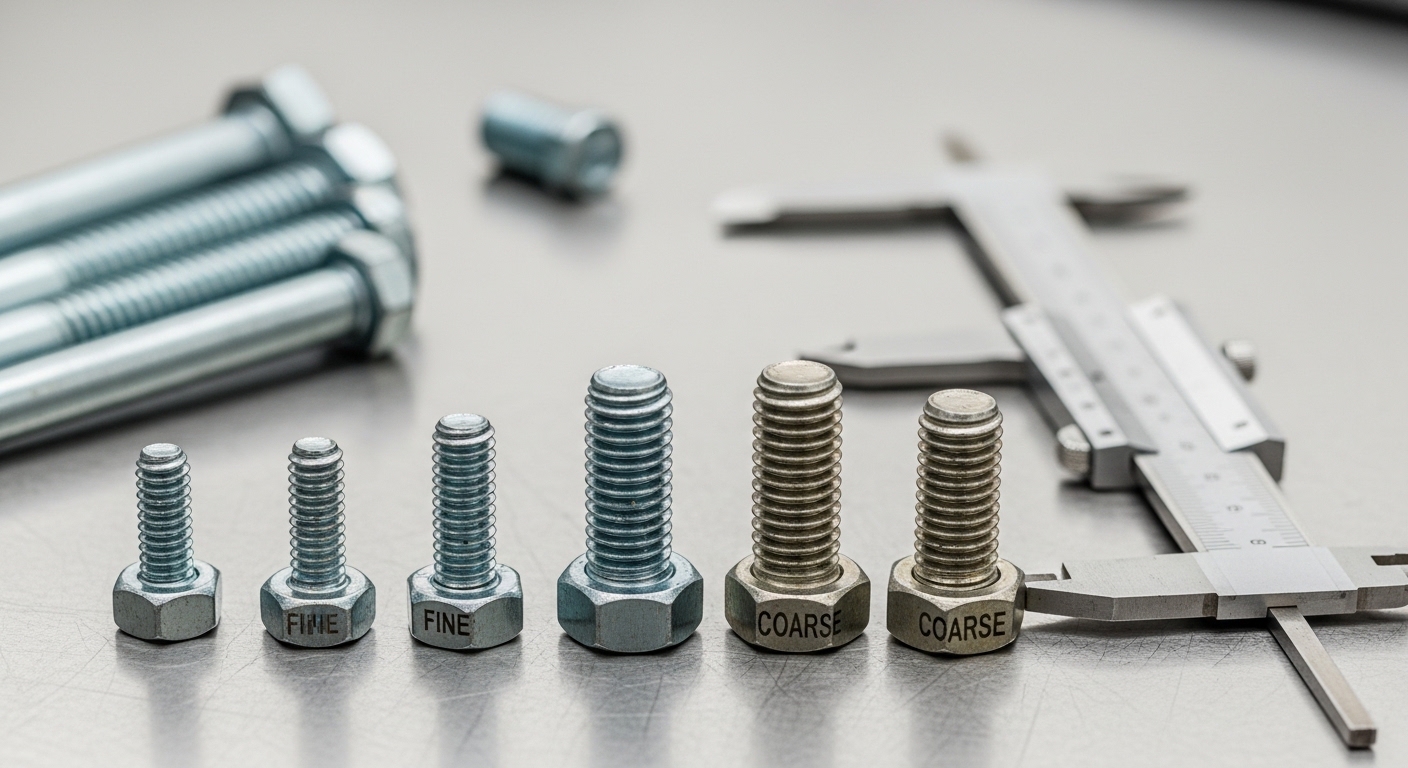

並目ネジと細目ネジの寸法的な違い
「同じ径でも、細目の方が山が詰まっている」のが最大の違いです。代表例（JISメートルねじ）は以下の通りです。
- M8：並目ピッチ1.25mm、細目ピッチ1.0mm
- M10：並目ピッチ1.5mm、細目ピッチ1.25mm・1.0mm
- M12：並目ピッチ1.75mm、細目ピッチ1.5mm・1.25mm
「ピッチが小さい細目ねじは、同じ長さをねじ込んだときに山の数が多くなるため、ねじ面で荷重を分散しやすい」「一方で並目ねじは標準規格で種類が少なく、在庫・工具ともに揃えやすい」という特徴があります。
細目ネジのメリット・デメリット
細目ネジは「性能は高いが、加工・調達・互換性にコストがかかる」ねじです。
メリット：
- ピッチが小さいため、同じねじ込み長さで山数が多く、ねじ山にかかる荷重が分散される
- 厚みの薄い部材でも、実際にかかる山数を確保しやすい
- 1回転あたりの送り量が小さいため、微妙な位置決め・荷重調整がしやすい
- ねじ山の”傾斜”が緩くなるため、理論上は自己緩みしにくいとされる
デメリット：
- タップの溝が細かく、切屑排出性が悪くなり、タップ折れリスクが上がる
- タップ加工時間が長くなり、加工コストが増える
- 市販の標準品が少なく、並目に比べて調達リードタイムとコストが上がりやすい
- 同じ径でピッチ違いが混在すると、現場での取り違え・ねじ込み不良のリスクが増える
「細目は”必要なところだけ”に使うのが賢い選択」です。
並目ネジを標準とする理由
並目ネジは「JISの標準ピッチとして世界的に広く使われており、互換性・調達性・加工性のバランスが良い」ため、基本的には並目を前提に設計するのが合理的です。「並目ねじは最も一般的なメートルねじであり、市販のボルト・ナット・タップ・ダイスは並目が中心」「工具・ゲージ・治具も並目前提で揃っている」ことが広く知られています。調達とグローバルな互換性という点でも並目が有利であり、「迷ったら並目、特殊条件があれば細目」と覚えておくと実務で役立ちます。
細目ネジと並目ネジはどう使い分けるべきか？実務的な判断の軸
細目ネジと並目ネジの使い分けは、「振動・荷重」「ねじ込み長さ」「微調整の必要性」「調達・加工条件」の4つを軸に判断します。「高振動・高軸力・薄板・微調整が必要な箇所にだけ細目を使い、それ以外は並目で標準化する」のが実務的な方針です。「自動車サスペンションや油圧・空圧配管など、振動が大きくシール性も求められる箇所では細目ねじが採用されることが多い」「一方で、一般的な機械フレームやブラケット固定は並目ねじで十分」といった事例が参考になります。
細目ネジを検討すべき典型的なケースは？
「細目ネジは特別な理由があるときに使う」という認識を最初に持つことが大切です。細目ネジが有効な例は以下の通りです。
- 高振動・高荷重の締結部（自動車サスペンション、工作機械の一部など）
- ねじ込み長さが取りにくい薄板・ナット高さ制限のある箇所
- 荷重や位置を細かく調整したいクランプ・位置決め機構
- シール性が重要な配管接続（管用平行ねじ類とは別に、細目メートルねじ併用の場合）
例えば、自動車のホイールナットやサスペンション周りにはM12×1.5などの細目が使われる例があり、高軸力とゆるみ耐性を確保しつつ、限られたスペースで十分な山数を確保しています。「スペースが厳しい高負荷部や微調整機構」が、細目ねじの主な活躍の場です。
並目ネジを標準採用すべき理由と注意点
並目ネジを標準採用する主な理由は「調達性・互換性・加工性・ミス防止」にあります。
- 市場に流通しているボルト・ナット・小ねじの多くが並目であり、在庫・リードタイム・コストの面で有利
- タップ・ダイス・ねじゲージ・治具も並目中心にラインナップされている
- 並目と細目の両方を同じ径で混在させると、現場での取り違え・ねじ込み不良・ねじ山破損のリスクが増えるため、「基本並目、一部細目」のルールを明確にする必要がある
大量生産される標準品のほとんどが並目メートルねじであり、世界中のサプライヤーから同等品を調達しやすいことから、サプライチェーンの強靭性という観点でも並目が有利です。「並目は世界共通語、細目は専門用語」と覚えておくと使い分けがしやすくなります。
細目・並目を決める実務ステップ
「並目を前提に、条件を満たした箇所だけ細目採用」に絞る手順を持つことが重要です。
- ねじ径・必要軸力・使用環境（振動・衝撃・温度）を整理し、「並目で性能を満たせるか」をまず検討する
- ねじ込み長さやナット高さに制約があり、並目では十分な山数が確保できない場合、細目ネジの候補を挙げる
- 微調整機構や位置決めが必要な箇所では、「1回転あたりの送り量」を考慮し、細目にすることで調整分解能を上げられるか検討する
- 細目採用候補箇所について、タップ加工の深さ・工具寿命・タップ折損リスクを現場とすり合わせる
- 調達部門と、細目ねじの在庫状況・リードタイム・コストを確認し、並目と比較して許容できるか判断する
- 採用が決まった細目ねじは、図面・部品表に「M10×1.25」のように必ずピッチ明記し、並目との取り違えを防ぐ
- 同じ径で並目と細目が混在する場合は、「細目専用色のナット」「専用保管エリア」など、現場での識別ルールを決める
- 現場からのフィードバック（加工のしやすさ・ねじ込みトラブル・調達トラブル）を定期的に確認し、細目採用箇所を見直す
- ネジ専門商社と相談し、「どの径でどのピッチが標準流通しているか」「どの細目は安定供給しやすいか」といった情報を共有し、自社標準を更新する
この手順で検討すれば、「安易に細目乱用」「現場が混乱」という状況を避けやすくなります。
よくある質問
Q1：細目ネジは並目ネジより必ず強いのですか？
A1：同じねじ込み長さなら山数が多く荷重分散に有利ですが、母材・長さ・設計条件次第で優劣は変わります。
Q2：細目ネジはゆるみにくいと言われるのはなぜですか？
A2：ピッチが小さくねじ山の傾斜が緩いため、振動で回りにくく、同じ長さで山数が多いことでガタが出にくいからです。
Q3：並目と細目のボルト・ナットは共用できますか？
A3：できません。同じ径でもピッチが違えばかみ合わず、無理にねじ込むとねじ山破損の原因になります。
Q4：細目ネジはタップ加工が難しいのですか？
A4：溝が細かく切屑が詰まりやすいため、切削油・下穴深さ・送り速度に注意しないとタップ折れリスクが高まります。
Q5：標準的な機械設計では、細目ネジを多用すべきですか？
A5：一般には並目を標準とし、振動・薄板・微調整など並目で不足する箇所にのみ細目を使うのが推奨されています。
Q6：ピッチを変えると必要トルクや軸力は変わりますか？
A6：ピッチが小さいほど同じ軸力を得るのに必要なトルクは理論上増えますが、摩擦条件や工具によっても変動します。
Q7：細目ネジはどの業界でよく使われていますか？
A7：自動車・航空機・油圧機器・精密機械など、高振動・高荷重・高精度位置決めが求められる分野で多く採用されています。
Q8：ピッチ情報は図面に必ず書くべきですか？
A8：細目を使う場合はもちろん、並目でも誤解を避けるため「M10×1.5」などピッチを明記することが望ましいです。
Q9：細目ネジの調達コストはどの程度上がりますか？
A9：製品やロットによりますが、標準流通品が少ない分、並目より単価・リードタイムが高くなる傾向があります。
まとめ
- ネジのピッチとは山と山の間隔であり、並目ネジは標準ピッチ、細目ネジはそれより短いピッチを持つことで、同じねじ込み長さでも山数が多く、荷重分散・ゆるみ耐性・微調整性などの面で優位性を持ちます。
- 設計・調達・加工の総合バランスを考えると、「並目ネジを原則標準とし、高振動・高荷重・薄板・微調整など特別な要求のある箇所にのみ細目ネジを採用する」方針が、締結性能とコスト・調達性を両立させるうえで最も合理的です。
- ネジ専門商社と連携し、自社で使うねじ径ごとの「標準ピッチ（並目）」「細目採用箇所」「調達可能な細目規格」を整理しておけば、設計ミス・取り違え・調達トラブルを避けながら、ピッチの違いを締結性能向上に活かしやすくなります。
