ボルト形状別の特徴と選定ポイント
【この記事のポイント】
- 六角ボルトとキャップボルトの基本構造・強みの違いが一目でわかる。
- 設計・生産技術・購買担当者が、用途別にボルト形状を選定できる。
- FPAサービスとしての調達・加工の相談ポイントも整理して解説する。
今日のおさらい：要点３つ
- 六角ボルトは「レンチを振るスペースがある場所での汎用締結」に適した基本ボルト。
- キャップボルトは「狭いスペースで高い締結力・意匠性が必要な場面」に最適なボルト。
- 迷ったら「作業スペース・必要締結力・コスト・メンテナンス性」の4軸で比較すると選びやすい。
この記事の結論
結論として、六角ボルトは一般構造物の汎用締結、キャップボルトは狭い箇所や高強度が必要な機械要素に向いています。
一言で言うと、工具を外側からかけるか内側からかけるかで、必要な作業スペースと締結力の考え方が変わります。
最も大事なのは、設計段階で「工具の振り代」と「必要締結力」を明確にし、形状・強度等級・材質をセットで選ぶことです。
初心者がまず押さえるべき点は「頭部高さ・工具種類・強度区分（8.8・10.9・12.9など）」の3つです。
調達段階では、JIS・ISOなどの規格呼びと表面処理・ロット条件をまとめて管理できるネジ専門商社に相談すべきです。

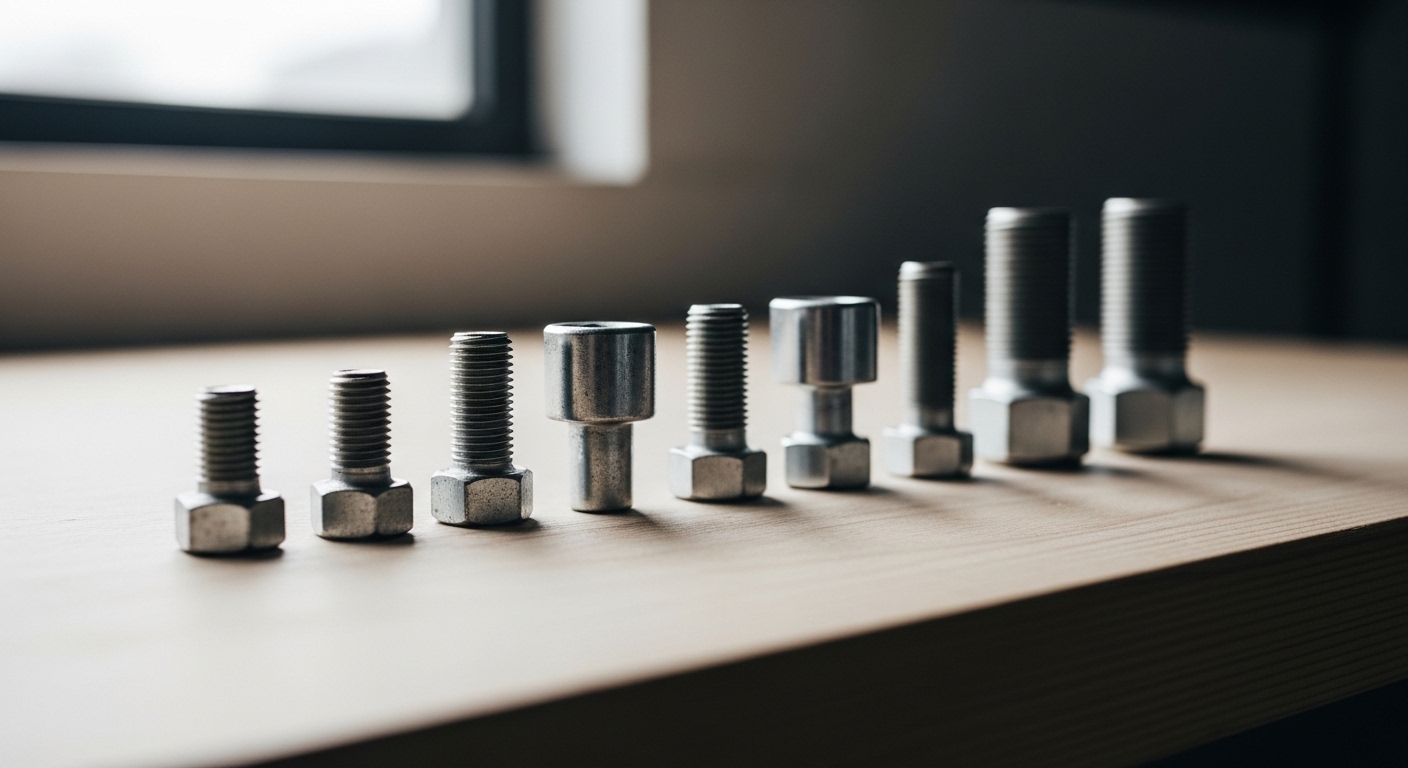

六角ボルトとキャップボルトの違いと基本的な使い分け
結論として、六角ボルトとキャップボルト（六角穴付きボルト）は「頭部形状」「工具のかけ方」「作業スペース」「想定締結力」で役割が明確に分かれます。
一言で言うと、六角ボルトは外側からスパナ等で締める汎用ボルト、キャップボルトは頭部内側の六角穴にレンチを差し込んで省スペースかつ高トルクをかけられるボルトです。
ここでは、製造業の設計・生産技術・調達担当者の視点から、基礎的な違いと代表的な使い分けパターンを整理します。
六角ボルトとは？構造と特徴
六角ボルトは、六角形の頭部を持ち、外側の平面部にレンチやスパナをかけて締め付ける最も一般的なボルトです。
結論として、構造物や機械フレームなど「工具を振るスペースが確保できる箇所」の基本選択肢になります。
JIS B 1180などの規格で寸法が標準化されており、強度区分8.8や10.9の炭素鋼ボルトが建機・産業機械などで広く使われています。
キャップボルト（六角穴付きボルト）とは？
キャップボルト（六角穴付きボルト）は、円筒状の頭部の中心に六角形の穴があいたボルトで、六角レンチを頭部上面から差し込んで締め付ける構造です。
一言で言うと、「狭いスペースで高い締結力を得られるボルト」であり、機械内部や可動部周辺など、工具の振り代を取りにくい場所で真価を発揮します。
高強度材が使われることが多く、強度区分10.9・12.9などのキャップボルトが一般的に流通している点も重要です。
頭部形状と作業スペースの違い
結論として、頭部形状の違いはそのまま「必要作業スペースの違い」に直結します。
六角ボルトは頭部外周にスパナをかけるため、スパナを回すための半径方向のクリアランスが必要になり、機械内部の狭所には不向きなケースが生じます。
一方、キャップボルトは六角レンチを頭上から差し込むだけで良く、周囲に大きなスペースを確保しなくても高いトルクをかけられるので、装置の小型化やデザイン性の高い外観設計にも活用されています。
強度・信頼性と用途イメージ
最も大事なのは「必要締結力と信頼性」を起点に形状を選ぶことです。
六角ボルトは、建設機械のフレーム、架台、鋼構造物、自動車の一部の外装部品など、アクセスしやすい部位の締結に多く使われます。
キャップボルトは、工作機械のスライド部、ロボットの関節部、精密機器の内部、エレベーター内部や街路灯などの外観にも、強度と意匠性を両立させる用途で使われます。
FPAサービスが見てきた現場での「典型的な使い分け」
当社（FPAサービス）が製造業のお客様から相談を受ける中で、以下のような使い分けパターンが典型例です。
- 自動機のベースフレーム： 六角ボルトでの締結が主流、汎用品でコストを抑えやすい。
- ロボットハンド・治具の狭い固定部： キャップボルト（12.9）で高い締結力と省スペースを両立。
- 意匠性が重視される外装カバー： 頭部がすっきり見えるキャップボルトを採用。
設計段階で迷う場合は、3Dモデル上で工具の軌跡とアクセススペースを確認したうえで、当社のようなネジ専門商社に相談いただくと、形状・材質・表面処理まで含めた最適提案がしやすくなります。
六角ボルトとキャップボルトをどう選ぶ？形状別の選定ポイント
結論として、ボルト形状の選定は「機能要求・作業性・コスト・安全性」をどうバランスさせるかで決まります。
一言で言うと、六角ボルトはコストと汎用性重視、キャップボルトは性能と省スペース重視の選択肢です。
この章では、現場で迷いやすい観点ごとに、六角ボルトとキャップボルトの選定ポイントを整理します。
1. 作業スペース・組立性から見た選定
最も大事なのは、締結時とメンテナンス時の「工具アクセス性」です。
六角ボルトを選ぶべきケース
- フレームやベースなど、外側から工具を差し込みやすい場所。
- 現場作業者が一般的なスパナ・片口レンチしか持たない状況。
キャップボルトを選ぶべきケース
- 機械内部の狭所で、レンチを振るスペースがない場所。
- 可動部近傍で頭部の出っ張りを極力減らしたい箇所。
たとえば、省スペース設計が求められる自動機では、外枠は六角ボルト、内部機構や調整部はキャップボルトと、同一装置内で使い分ける事例が多く見られます。
2. 強度区分・信頼性と安全性
六角ボルト・キャップボルトともに、8.8、10.9、12.9といった強度区分がありますが、キャップボルトは高強度材が標準的に用いられることが多い点が特徴です。
結論として、高い締結力・ボルト径を抑えた設計を求める場合、キャップボルトが有利です。
強度を最優先する箇所
- 10.9または12.9のキャップボルト採用で、ボルト径を小さく抑えながら必要強度を確保。
手配性・標準性を優先する箇所
- 8.8クラスの六角ボルトで、汎用規格品を採用し、調達コストとリードタイムを安定化。
ただし、強度区分が高いほど脆性破壊リスクや応力集中への感度も上がるため、座面形状・座金の有無・締付けトルク管理をセットで検討する必要があります。
3. コスト・調達性と標準化の考え方
結論として、コストと調達の安定性を重視する場合は、可能な限り六角ボルトをベースに設計するのが基本です。
六角ボルトは世界的に標準化が進んでおり、JIS・ISOの規格寸法に基づいた汎用品が多数流通しています。
一方、キャップボルトは高強度・特殊材質や長尺などになるとロット条件やリードタイムが長くなるケースもあるため、部品点数削減やサイズ統一などで在庫・調達リスクを抑える設計が重要です。
当社では以下のような相談をよく受けます。
- 「一部サイズだけキャップボルトに変更したいが、将来の調達リスクは？」
- 「海外工場でも入手しやすい規格で統一したい」
こうした場合、六角ボルトとキャップボルトの比率、材質・表面処理、規格（JIS/ISO/ASTMなど）を含めて、サプライチェーン全体を見据えた標準化提案を行っています。
4. 外観・デザイン性・安全性
一言で言うと、キャップボルトは「見せる締結部品」としても選ばれています。
六角ボルトは頭部が大きく、建築・設備などで「ボルトらしい見た目」が好まれる場面に適します。一方、キャップボルトは頭部がコンパクトで、フラットな意匠やシャープな外観を実現しやすく、産業機械の外装やスタイリッシュな設備に多用されています。
安全性の観点では、頭部の出っ張りが小さいキャップボルトは、作業者の引っ掛かり防止や可動部との干渉リスク低減にも寄与します。
よくある質問
Q1. 六角ボルトとキャップボルトの一番大きな違いは何ですか？
A1. 頭部形状と工具のかけ方が異なり、六角ボルトは外側にスパナをかけ、キャップボルトは頭頂の六角穴にレンチを差し込んで締めます。
Q2. 狭いスペースではどちらを選ぶべきですか？
A2. 狭いスペースでの締結には、工具の振り代がいらないキャップボルト（六角穴付きボルト）が適しています。
Q3. 強度が必要な箇所にはどのボルトが向いていますか？
A3. 高い締結力が必要な箇所では、10.9や12.9など高強度区分が一般的なキャップボルトが向いています。
Q4. コストを抑えたい場合はどちらが有利ですか？
A4. 一般に流通量が多い六角ボルトの方が単価・調達性の面で有利なことが多く、量産品では六角ボルトベースの設計が採用されがちです。
Q5. デザイン性を重視する装置には何を選ぶべきですか？
A5. 頭部がコンパクトで見た目がすっきりするキャップボルトは、外観や意匠性を重視する装置や機器に適しています。
Q6. メンテナンス性はどちらが高いですか？
A6. 一般工具で扱いやすい六角ボルトは現場作業者にとって扱いやすく、専用の六角レンチが必要なキャップボルトは工具管理ができる現場向きです。
Q7. どちらを採用するか迷った場合の判断基準は？
A7. 作業スペース、必要締結力、コスト、メンテナンス性の4点を比較し、最も制約が厳しい条件から優先して選ぶと判断しやすくなります。
まとめ
六角ボルトは「汎用性と調達性に優れた外側締めのボルト」で、フレームや構造物など工具アクセス性の良い箇所に適しています。
キャップボルトは「省スペースかつ高強度の内側締めボルト」で、狭いスペースや意匠性を重視する機械内部・外装に向いています。
最も大事なのは、作業スペース・必要締結力・コスト・メンテナンス性をセットで比較し、用途ごとに六角ボルトとキャップボルトを組み合わせて設計することです。
調達や加工で不安がある場合は、ネジ・締結部品をワンストップで扱う専門商社に早期相談し、ボルト形状・材質・表面処理・在庫計画まで含めた最適化を検討するべきです。
