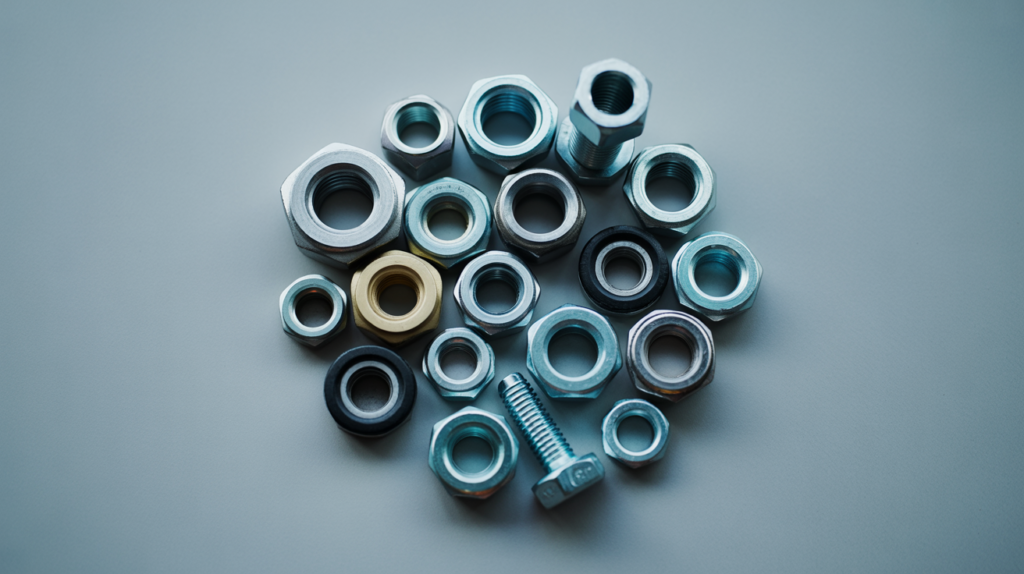

ゆるみ止めナットの選定で最初にやるべきは、製品を比べることではなく、その締結部がどう緩んでいるかを見極めることです。理由は明快で、回転して戻る緩みと、回転せずに軸力だけ抜ける緩みでは、効く部品がまったく違うからです。この記事は設計・保全・調達の担当者に向けて、ナイロンナット、フランジナット、ダブルナット、全金属ロックナットといった代表的な方式の違いと、温度・振動・再使用・コストという4つの軸での選び分けを整理します。
【この記事のポイント】
ゆるみには、ねじが実際に回って戻る「回転ゆるみ」と、座面のへたりや熱変形で軸力だけが失われる「非回転ゆるみ」があります。ゆるみ止めナットの多くは前者に効く部品であり、後者にはあまり効きません。ここを取り違えると、部品を高いものに替えたのに再発する、という事態になります。なお本記事の温度域や回数はいずれも一般的な目安であり、実際の適用可否は規格とメーカー仕様が優先されます。
今日のおさらい：要点3つ
- ゆるみ止め部品が効くのは主に回転ゆるみ。軸力が抜けるタイプの緩みには、設計側の見直しが必要になる。
- 選定軸は温度・振動の種類・再使用回数・コストの4つ。特に温度は樹脂系の可否を一発で決める。
- ダブルナットは正しく施工すれば強力だが、誤用が非常に多い。効かせているのはナット同士の押し合いであって、締める順番ではない。
この記事の結論
- 一言で言うと、ゆるみ止めは「保険」ではなく「対策部品」です。原因に合っていなければ効きません。
- 最も重要なのは、適正な軸力が確保できているかを先に確認すること。軸力が足りない締結にゆるみ止めを足しても、根本は変わりません。
- 失敗しないためには、温度・再使用・工具の3点を先に潰すこと。この3つで候補はかなり絞れます。
そもそも、なぜナットは緩むのか
回転ゆるみと非回転ゆるみを分ける
回転ゆるみは、ねじ部が実際に逆方向へ回って戻る現象です。代表的なのが、ねじ軸に対して直角方向の繰り返し荷重が加わったときに起きる緩み。座面とねじ面の摩擦が一瞬でも切れると、ボルトはらせん構造なので戻る方向へ動きます。
一方、非回転ゆるみは、ねじがまったく回っていないのに軸力だけが低下する現象です。座面が陥没する、ガスケットがへたる、温度変化で部材が伸縮する、初期なじみでねじ山の凹凸がつぶれる。よくあるのが、この非回転ゆるみにロックナットを投入して効果が出ないケースです。
ゆるみ止め部品が担当する範囲
正直なところ、市販のゆるみ止め部品の大半は、回転ゆるみを止めるためのものです。ナットとボルトの間に摩擦や抵抗を作り、逆回転しにくくする。それが基本原理です。
ですから、座面陥没が原因なら座金や座面設計、熱膨張差が原因なら材質や締結長の見直しが本筋になります。ケースによりますが、「緩む→ロックナットに変更」という反射的な対応は、当たれば安く、外れると原因究明が遅れる分だけ高くつきます。
主要なゆるみ止め方式を比較する
ナイロンナット：樹脂リングの摩擦で止める
ナットの上部にナイロン樹脂のリングを埋め込み、ねじ山が樹脂に食い込むときの摩擦で戻り回転を抑える方式です。ナイロンインサートナット、ナイロンナットなどと呼ばれます。安価で入手しやすいのが利点。
弱点ははっきりしています。まず耐熱で、ナイロンは一般に100℃前後を超える環境では性能低下が懸念され、常用温度の上限はメーカー仕様で確認が必要です。次に再使用。ねじ山が樹脂を削りながら入るため、繰り返すほど摩擦が落ちます。JIS等でも再使用回数に制限を設ける考え方があり、実務では再使用は原則しない前提で運用するのが無難です。
フランジナット：座面積を広げてセレートで噛む
座面側にツバ（フランジ）が一体成形されたナットです。座面積が広がるため面圧が下がり、座面陥没による軸力低下を抑えられます。フランジナット本来の主目的は「面圧を下げること」です。
さらに座面に細かい歯（セレート）が刻まれたタイプがあり、相手材に食い込むことで戻り回転に抵抗します。歯が食い込むということは相手面に傷が入るということでもあるので、塗装面、めっき面、アルミなどの軟らかい材料では扱いに注意が要ります。逆に、座金を省けるぶん部品点数と工数が減るのは実務上の利点です。
ダブルナット：正しい手順を踏まないと逆効果
ナットを2個使い、互いに押し合わせてねじ部にロック力を作る方式です。追加部品が不要で耐熱にも強く、原理としては信頼できる方法ですが、実は誤用がとても多い。
正しい手順は、まず薄い方（下ナット）を先に規定より低いトルクで締め、次に上ナットを規定トルクで締め、最後に下ナットを上ナット側へ戻す方向に回して押し合わせる、という流れです。この「ロッキング」と呼ばれる工程を経て、上下のナットのねじ面が互いに反対方向へ押し付けられ、ボルトのねじ山を挟み込む状態が生まれます。
よくあるのが、2個をただ順番に締めただけで終わっているケース。この状態では2個目は単なる飾りに近く、ゆるみ止め効果はほとんど期待できません。締結長が伸びる、工具が2丁必要、施工の良否が目視で分かりにくいといった弱点もあります。手順を教育・標準化できる現場でこそ活きる方法です。
全金属ロックナット：樹脂を使わず変形部で止める
ねじ部の一部を意図的に変形させたり、上部にスリットを入れて絞り込んだりして、ねじ面に強い摩擦を持たせた金属製ナットです。プリベリングトルク形ナットとも呼ばれます。樹脂を含まないため、高温環境や薬品環境で使いやすいのが最大の利点。
一方で、ねじ込み始めから最後まで抵抗が続くため、締付作業が重くなります。また、変形部が繰り返しでへたるため再使用には制限があります。相手ボルトのねじ精度やめっき厚の影響も受けやすい点に注意が要ります。
偏心ワッシャー・くさび形ワッシャー：ナット以外の選択肢
ナットを替えずに、座金側でゆるみに対抗する方法もあります。2枚1組のくさび形ワッシャーは、内側にカム状の傾斜面、外側に放射状の歯を持つ構造です。戻り回転が起きようとすると、カム面の傾斜が乗り上げてボルトの伸びを増やす方向に働き、軸力低下を抑えます。
偏心構造のロックナットも同系統の考え方で、ねじ軸を意図的に傾けて摩擦を高めます。いずれも標準ナットとの組み合わせで使え、既存設計に後から入れやすいのが利点。ただし歯が相手面に食い込む前提の製品が多く、硬い相手材や軟らかい相手材では効きが変わります。適用条件はメーカー資料で必ず確認してください。
ねじ緩み止め接着剤：隙間を埋めて固める
嫌気性の液状接着剤をねじ部に塗布し、空気が遮断された状態で硬化させて固定する方法です。ねじ山の隙間を埋めるため、微振動によるがたつきに強く、防錆・止水の効果も期待できます。
弱点は、硬化に時間がかかること、油分の除去など前処理が必要なこと、そして分解時に加熱や専用の剥離が必要になる場合があることです。温度上限もグレードごとに決まっています。実は「塗ったのに効かない」という相談の多くは、脱脂不足か塗布量不足です。
選定の4軸と、現場での決め方
温度・振動・再使用・コストで絞る
温度が最初のフィルターです。100℃前後を超える可能性があるなら、樹脂系は候補から外れ、全金属ロックナットやダブルナットが残ります。次に振動の種類。直角方向の繰り返し荷重が主因なら、摩擦を足すだけでは足りず、くさび形ワッシャーのように軸力の低下そのものを抑える方式が候補に入ります。
再使用回数も重要です。定期分解する部位で樹脂系や変形形を使うと、回を重ねるごとに効きが落ちます。コストは部品単価だけでなく、工具、作業時間、教育まで含めて見るべきです。ダブルナットは部品としては安いが、施工品質の管理コストがかかります。
締める前に、軸力が足りているかを確認する
ゆるみ止め部品を検討する前に確認したいのが、そもそも適正な軸力が入っているかです。軸力が不足していれば、座面の摩擦は簡単に切れ、どんな部品でも苦戦します。締付トルクの管理、潤滑条件の統一、座面の清掃といった基本条件を揃えるほうが、効果が出るのは早い。
厄介なのは、ゆるみ止め部品を入れると回転抵抗が増え、トルクレンチの表示値と実際の軸力の関係が変わることです。プリベリングトルク形では、抵抗分を上乗せしたトルクで管理する考え方が一般的ですが、具体的な数値はメーカー仕様に従ってください。
「絶対に緩まない」は存在しない前提で組む
どの方式も、条件が外れれば緩みます。だからこそ、重要部位では点検できる設計にしておくことが実務的です。マーキングで回転の有無を見えるようにする、点検周期を決める、ゆるみが起きたときの影響を設計側で小さくしておく。
安全に関わる締結部については、規格・メーカー仕様・専門業者の判断を優先してください。部品選定だけで安全を担保しようとするのが、いちばん危ない発想です。
よくある質問
Q1. ナイロンナットは何℃まで使えますか？
一般には100℃前後が目安とされますが、樹脂の材質やメーカーによって上限は異なります。実際の使用可否は必ずメーカーの温度仕様で確認してください。
Q2. ナイロンナットは何回まで再使用できますか？
樹脂が削れていくため、回数を重ねるほど戻り回転への抵抗（プリベリングトルク）が下がります。規格上も再使用回数に制限を置く考え方があり、実務では原則使い捨てと考えるのが安全です。
Q3. ダブルナットは薄いナットを上下どちらに使いますか？
一般には薄いナットを下（座面側）に置く方法が広く知られていますが、上に置く考え方もあり、条件によって推奨が分かれます。設計基準や適用規格の指示に従い、社内で手順を統一することが重要です。
Q4. ダブルナットを2個締めるだけでは効きませんか？
効果はほとんど期待できません。上ナットを締めた後、下ナットを戻す方向に回して押し合わせる工程があって初めてロックが成立します。この一手間の抜けが目立ちます。
Q5. フランジナットはゆるみ止めとして十分ですか？
セレート付きなら一定の効果はありますが、主目的は座面積の拡大による面圧低減です。強い振動が想定される部位では、他方式との併用も検討してください。
Q6. 全金属ロックナットのデメリットは何ですか？
ねじ込みが重く、作業性が落ちます。変形部がへたるため再使用にも制限があります。相手ボルトのめっき厚やねじ精度の影響も受けやすく、事前の組み合わせ確認が必要です。
Q7. スプリングワッシャーとゆるみ止めナットは併用すべきですか？
併用が常に有利とは限りません。座金を挟むことで座面条件が変わり、狙った摩擦が得られないこともあります。併用の可否は、使用するナットのメーカー推奨に従ってください。
Q8. 緩み止め接着剤を使えばナットは標準品で足りますか？
条件が合えば有効な選択肢です。ただし脱脂などの前処理、硬化時間、温度上限、分解時の手間が発生します。定期分解が前提の部位では、グレード選定を慎重に行ってください。
まとめ
- ゆるみには回転ゆるみと非回転ゆるみがあり、ゆるみ止め部品が主に効くのは前者。原因の切り分けが先。
- ナイロンナットは安価だが耐熱と再使用に制限、全金属ロックナットは高温に強いが作業性が落ちる、という関係にある。
- フランジナットの主目的は面圧低減。ダブルナットは押し合わせの工程を踏まなければ効かない。
- 選定軸は温度・振動の種類・再使用回数・コストの4つ。数値は目安であり、規格とメーカー仕様が優先される。
まずは、緩みが再発している締結部を1か所選び、「回っているのか、軸力だけ抜けているのか」をマーキングで確かめてみてください。そこが分からないまま部品を替えても、当たり外れの繰り返しになります。
