アルミ・樹脂のネジ穴を強くするインサート技術
【この記事のポイント】
- ヘリサートとは何か、ネジ山補修・補強でどんな役割を果たす部品かを整理
- ヘリサートの基本構造と、アルミ母材などで強度を上げられる仕組みを解説
- 現場で使えるヘリサートの選び方・施工手順・他インサートとの比較を紹介
今日のおさらい：要点3つ
- 一言で言うと、ヘリサートはアルミや樹脂など軟質母材に「ステンレス製の強いめねじ」を埋め込むワイヤーインサートです。
- 最も大事なのは、専用下穴・専用タップ・挿入工具を組み合わせて施工し、正しい長さとサイズのインサートを選ぶことです。
- 初心者がまず押さえるべき点は、「補修用だけでなく新規設計時の補強用途にも使える」ことと、「他のインサート（キーサート・エンザート等）との使い分け」です。
この記事の結論
- 結論として、ヘリサートとは軟質母材の損傷しためねじを補修・補強するためのステンレス製ワイヤーインサートで、ネジ山の強度・耐摩耗性・耐振動性を高める技術です。
- 一言で言うと、「ねじ穴を再切削してヘリサートを入れるだけで、元より高強度なめねじに生まれ変わる」補修・補強手段です。
- 初心者がまず押さえるべき点は、「サイズ表に従った下穴・専用タップ」「適切なインサート長さ」「タング折り」の3つの基本手順です。
- 再発防止の観点では、アルミブロックや樹脂部品の重要ねじ部は、最初からヘリサートや他インサートを使うことで、ねじ山損傷と保証リスクを抑えられます。
- 他方式（キーサート・エンザートなど）との比較では、「スペースが限られた一般用途にはヘリサート」「より高荷重・高剛性が必要な箇所にはキーサート・エンザート」といった使い分けが有効です。
ヘリサートとは何か？ネジ山補修で果たす役割と仕組み
結論として、ヘリサートは「ワイヤー状の金属インサートを母材の中にねじ込み、新しいめねじを作る補修・補強部品」です。
一言で言うと、つぶれたネジ穴にステンレス製のスプリングを埋め込むことで、元のねじサイズを保ったまま強度と耐久性を上げられる仕組みです。
特に、アルミやマグネシウムなど柔らかい合金・樹脂部品・機械カバーなどで、一度なめてしまったネジ山を現場で復旧するときに、ヘリサートは強力な選択肢となります。
ヘリサートの基本構造とネジ山強化の仕組み

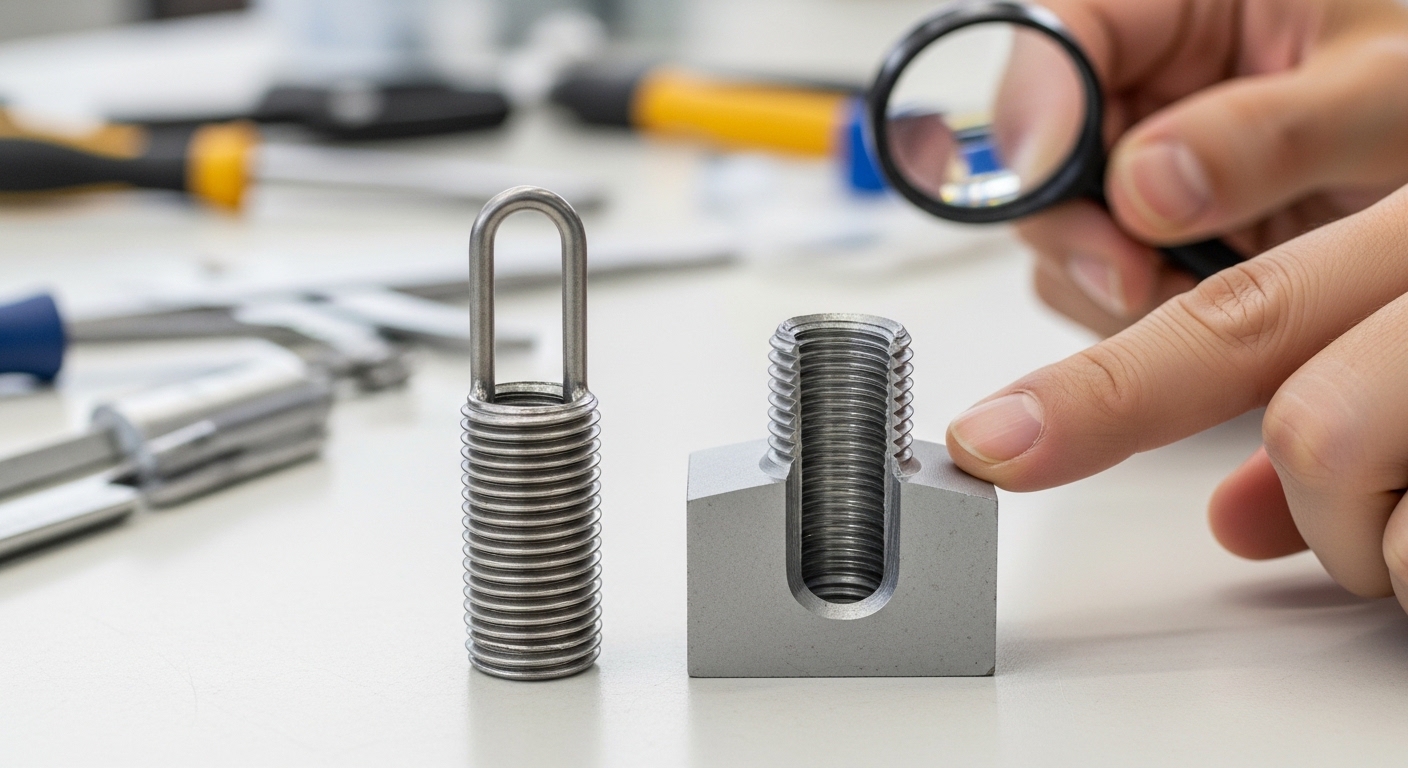

ヘリサートは、菱形断面のステンレスワイヤーを螺旋状に巻いたスプリング構造のインサートです。
外周側のねじ山は母材側のタップに、内周側のねじ山はボルト側のねじに対応し、挿入後はあたかも「ステンレス製のめねじブッシュ」が母材に埋め込まれた状態になります。
通常のめねじではリード誤差などで接触率が60％程度になるのに対し、ワイヤーインサートにより接触率を約90％まで向上でき、負荷分散とネジ山強度の向上に寄与します。
どんな素材・用途でヘリサートが活躍するのか
ヘリサートは、アルミニウム・マグネシウム・ダイカスト・樹脂など軟質母材のねじ補強に特に有効です。
例えば、アルミ製エンジンヘッドのプラグホール、アルミケースのカバー固定ねじ、樹脂筐体の高トルク締結部などで、ねじ山が摩耗・損傷した際にヘリサートを挿入して再利用する事例が多数あります。
また、補修だけでなく、新品設計段階から「高頻度で脱着される箇所」「高荷重がかかる箇所」にヘリサートを組み込むことで、初めからネジ山の信頼性を高める使い方も推奨されています。
補修だけでなく「補強」として使うメリット
最も大事なのは、「ヘリサート＝壊れた穴の応急処置」ではなく、設計段階からの補強手段としても優秀だという視点です。
ワイヤーインサートを入れることで、母材側のネジ山に比べて耐摩耗性・耐食性・耐熱性に優れるステンレス接触面を確保でき、繰り返し締結や振動荷重への耐性が向上します。
その結果、「最初は問題なかったが、数年後の分解時にネジ山が抜けた」という長期トラブルのリスクを抑えられ、保守コストや保証リスク低減につながります。
ヘリサートはどう使う？基本的な施工手順と注意点
結論として、ヘリサート施工は「下穴加工→専用タップ→インサート挿入→タング折り」の4ステップで行いますが、サイズ選定と工具の使い方を誤ると十分な効果が得られません。
一言で言うと、「専用キットに入っている順番通りにやれば難しくはないが、汎用タップや適当な下穴で流用するのはNG」というイメージです。
初心者がまず押さえるべき点は、カタログやキットに記載された下穴径・タップ・挿入工具を守ることと、インサートの長さ（1D／1.5D／2Dなど）を用途に合わせて選ぶことです。
ヘリサート施工の基本フロー（6ステップ）
- 下穴加工：指定のドリル径で古いネジ山をさらい、所定サイズの下穴を開ける。
- 専用タップでめねじ加工：ヘリサート専用タップで母材側に新たなめねじを切る。
- 清掃：切粉を除去し、タップ穴内部を清掃しておく。
- インサート挿入：挿入工具にヘリサートをセットし、回しながらタップ穴にねじ込んで所定の深さまで挿入する。
- タング折り：タング付きタイプでは、専用の折取工具でタング（引っ掛け部）を折り取り、穴底に残らないよう除去する。
- 検査：ボルトを試しねじ込みし、スムーズに入るか・がたつきがないかを確認する。
これらをキット化した製品には、ドリル・タップ・挿入工具・折り工具・インサートが一式含まれており、現場での補修作業に使われています。
専用タップ・専用下穴を使うべき理由
ヘリサート用タップは、通常のISOタップとはピッチや外径が異なり、インサート外径に最適化された形状になっています。
そのため、汎用タップで代用するとインサートが緩くなったり、挿入時に過大な力が必要になったりして、想定通りの保持力が出ません。
「ヘリサートを使う場合は専用タップを必ず使用し、芯ずれや傾きが出ないよう注意すること」が品質確保のポイントであり、ここを簡略化しないことが重要です。
ヘリサート長さ・タイプ選定のポイント
インサートの長さは、呼び径の1倍（1D）、1.5倍（1.5D）、2倍（2D）などが用意されており、締結に必要なねじ山のかかり長さに応じて選定します。
一般的な締結では、ねじ径の1〜1.5倍程度のねじ山長さがあれば、母材側がしっかりしている限り十分な引抜強度が得られるとされます。
また、タング付き・タングレス、挿入方法の違いによるタイプなど複数のバリエーションがあり、「狭い穴の奥でタングを折れない」「異物混入を避けたい」といった条件に応じて選び分けます。
ヘリサートと他のインサートはどう違う？キーサート・エンザートとの比較
結論として、ヘリサートは「スペースをとらず接触率を高めるワイヤーインサート」、キーサートやエンザートは「より高剛性・高荷重向けのソリッドインサート」という位置付けで使い分けられます。
一言で言うと、「汎用補修・補強にはヘリサート」「ガタつかせたくない重要部や衝撃荷重が大きい部位にはキーサート・エンザート」のような棲み分けです。
初心者がまず押さえるべき点は、「インサートは1種類ではない」「ワイヤー型・ブッシュ型で特徴が違う」ことと、寸法・工具・施工手順も異なるため、カタログを見比べて選定する必要があることです。
ワイヤーインサート（ヘリサート）の特徴
ワイヤーインサートは、菱形断面ステンレスワイヤーを螺旋状に成形したタイプで、接触率を約90％まで高められる点が大きな特徴です。
スプリング状なので柔軟性が高く、わずかなリード・角度誤差を吸収しながらボルトに均一な荷重を分散できます。
また、薄肉の母材や限られたスペースにも適用しやすく、アルミブロックや薄肉ハウジングの補修用途に広く使われています。
キーサート・エンザートなどソリッドインサートの特徴
キーサートやエンザートは、厚肉の金属ブッシュに外周ねじを切り、母材側にねじ込んで固定するタイプのインサートです。
キーサートは抜け止め用のキーが付いており、側面を打ち込んで母材に食い込ませることで、回り止め・抜け止め性能を高めています。
エンザートは、外周に削り刃状のねじ山を持ち、下穴に直接ねじ込むことでタップ工程を省略できるタイプで、「ワイヤーインサートより高強度・高剛性だが、その分スペースやコストがかかる」特徴があります。
インサート方式の比較表
| インサート種別 | 構造 | 主な用途 | 特徴 |
|---|---|---|---|
| ヘリサート（ワイヤーインサート） | ステンレスワイヤーを螺旋状に成形 | 軟質母材の補修・補強、薄肉部 | 接触率が高く、スペースを取りにくい |
| キーサート | 厚肉ブッシュ＋抜け止めキー | 高荷重部、重要ボルト穴 | 回り止め・抜け止めが強力 |
| エンザート | 自ら母材に食い込むブッシュ | タップ工程を省きたい補強部 | 高強度だが下穴精度とスペースが必要 |
このように比較すると、「小型ハウジングのねじ補修にはヘリサート」「大型機械の高荷重部にはキーサート・エンザート」といった使い分けがイメージしやすくなります。
補修コストと保証リスクの観点から見たインサート活用のメリット
インサートを使った補修は、一見するとキットや工賃がかかるように見えますが、「ユニット丸ごとの交換」「鋳物やアルミブロックの再製作」と比べると、トータルコストやリードタイムを大幅に短縮できます。
「ネジ山破損を前提としたインサート設計」によって、現場での修理性や保証対応のしやすさも向上します。
企業としては、「ヘリサート等のインサート技術を標準メニューとして持つこと」が、製品ライフサイクル全体のコストと顧客満足を両立する鍵と言えます。
よくある質問
Q1. ヘリサートとは何ですか？
A1. 損傷しためねじを補修・補強するためのステンレス製ワイヤーインサートで、元より強いネジ山を再構築できる部品です。
Q2. ヘリサートはどんな素材に有効ですか？
A2. アルミ・マグネシウム・ダイカスト・樹脂など、軟質でネジ山がつぶれやすい母材の補修・補強に特に有効です。
Q3. ヘリサートの施工手順はどうなりますか？
A3. 指定径で下穴加工→専用タップでねじ切り→インサート挿入→タング折り、の順で行うのが基本です。
Q4. 普通のタップでヘリサート用の穴を加工してもいいですか？
A4. 推奨されません。専用タップを使わないとインサートの保持力不足や挿入不良が起こりやすくなるからです。
Q5. ヘリサートの長さはどう選べばよいですか？
A5. ねじ径の1〜1.5倍を目安に、必要なかかり長さに合わせて1D・1.5D・2Dなどから選びます。
Q6. ヘリサートとキーサートの違いは何ですか？
A6. ヘリサートはワイヤー型で省スペース・高接触率、キーサートは厚肉ブッシュ＋キーで高荷重・回り止め性能が高い点が違います。
Q7. 新規設計でもヘリサートを使うべきですか？
A7. 繰り返し脱着や高荷重が予想される重要ねじ部では、初めからヘリサート等のインサートを入れておくと長期信頼性が高まります。
Q8. ヘリサートキットには何が含まれますか？
A8. 一般的に下穴ドリル・専用タップ・挿入工具・タング折り工具・インサートコイル一式が含まれます。
Q9. 初めてヘリサートを使うときの注意点は？
A9. サイズ表通りの下穴と専用タップを使うこと、インサートをねじれさせないこと、タングを確実に折り取ることが重要です。
まとめ
- 結論として、ヘリサートは軟質母材の損傷したネジ山を補修・補強し、元より高強度・高耐久なめねじを再構築できるワイヤーインサート技術です。
- 一言で言うと、「下穴→専用タップ→インサート挿入→タング折り」の手順を守ることで、現場でも安定してネジ山補修が行えるシステム部品です。
- 初心者がまず押さえるべき点は、ヘリサート専用タップと正しい下穴径の使用、用途に応じたインサート長さ選定、タング折りの確実な実施の3つです。
- キーサート・エンザートなど他のインサートと比較し、「省スペースな汎用補修にはヘリサート」「より高荷重・高剛性が必要な箇所にはソリッドインサート」と使い分けることで、設計自由度と信頼性を両立できます。
- 製品ライフサイクル全体のコストと保証リスクを考えると、ヘリサートをはじめとするインサート技術を設計段階から選択肢に入れ、現場補修と長期保守の双方を見据えた締結設計を行うことが重要です。
