図面がなくても特注ネジは作れます。現物から材質と寸法を読み取り、こちらで図面を起こせるからです。ただし条件がひとつ。摩耗した現物の寸法は「元の設計値」ではありません。そのまま写せば、同じ壊れ方を繰り返す。対象は、古い設備の部品や海外製装置の補修部品で行き詰まっている保全・設計・調達購買の担当者です。この記事では、現物から量産までの流れと、判断が難しくなる場面、依頼側が先に用意しておくと早い情報を順に整理します。
【この記事のポイント】
現物からの製作は「現物確認→材質推定→寸法測定→ねじ規格の判定→図面化→試作・現物合わせ→量産」という流れで進みます。難所は寸法そのものではなく、摩耗・変形した現物から元の設計意図を読み直す工程です。表面処理や熱処理の判別、公差の決め方も同じ理由でつまずきます。依頼側が現物と使用環境を揃えて出せば、往復の回数が目に見えて減ります。
今日のおさらい：要点3つ
- 図面がなくても製作は可能。ただし現物を「測る」のではなく「元の設計を推定する」作業になる
- 最大の落とし穴は摩耗・変形。壊れた現物をそのまま写すと同じ不具合が再発する
- 現物・使用箇所の写真・相手側の部品・使用環境・必要数。この5点が揃うと話が一気に早い
この記事の結論
- 一言で言うと、現物からの特注ネジ製作は「測定」ではなく「復元」です。
- 最も重要なのは、その部品が使用箇所で何を担っていたかを共有すること。
- 失敗しないためには、量産前に試作で相手部品との現物合わせを行う。
現物から図面を起こすまでの流れ
まず「どこがどう壊れたか」を見る
いきなりノギスを当てる前に、現物の状態を見ます。ねじ部で折れたのか、頭部が飛んだのか、座面が潰れたのか。破断の位置は、次に作る部品の仕様を決める重要な手掛かりになります。
ねじの谷底で折れていれば疲労、頭部直下で飛んでいれば過大な軸力や曲げ、というように、傾向はある程度読めます。緩んだ形跡があるなら、そもそもネジの問題ではなく締結設計や座面側の問題かもしれない。ケースによりますが、同じ形状で作り直すだけでは再発する場面は少なくありません。
正直なところ、ここを飛ばして「同じものをください」で進む相談がいちばん多い。そして再発します。
材質推定は磁石から。ただし磁石だけでは決まらない
次が材質です。順番としては、磁性の確認、外観・刻印の確認、必要に応じて成分分析、という流れになります。
磁石に強く付けば、炭素鋼や合金鋼、あるいはマルテンサイト系・フェライト系のステンレス（SUS410、SUS430など）。付かなければオーステナイト系（SUS304、SUS316など）の可能性が高い。ただし、これは決め手になりません。実は、SUS304も冷間鍛造で成形されると加工誘起マルテンサイトが生じ、弱い磁性を帯びることがあります。「磁石に少し反応するからステンレスではない」は誤判定のもとです。
頭部の刻印も見ます。強度区分の「8.8」「10.9」「12.9」があれば鋼の熱処理品、「A2-70」「A4-80」ならステンレス。刻印は製造元の管理に依存しますが、手掛かりとしては有力です。
確実性が要る場合は分析にかけます。蛍光X線分析（XRF）は非破壊で合金元素をおおまかに読めますが、炭素は測れません。炭素量まで押さえるなら発光分光分析が必要で、こちらは試料の切り出しを伴います。
寸法測定は道具を使い分ける

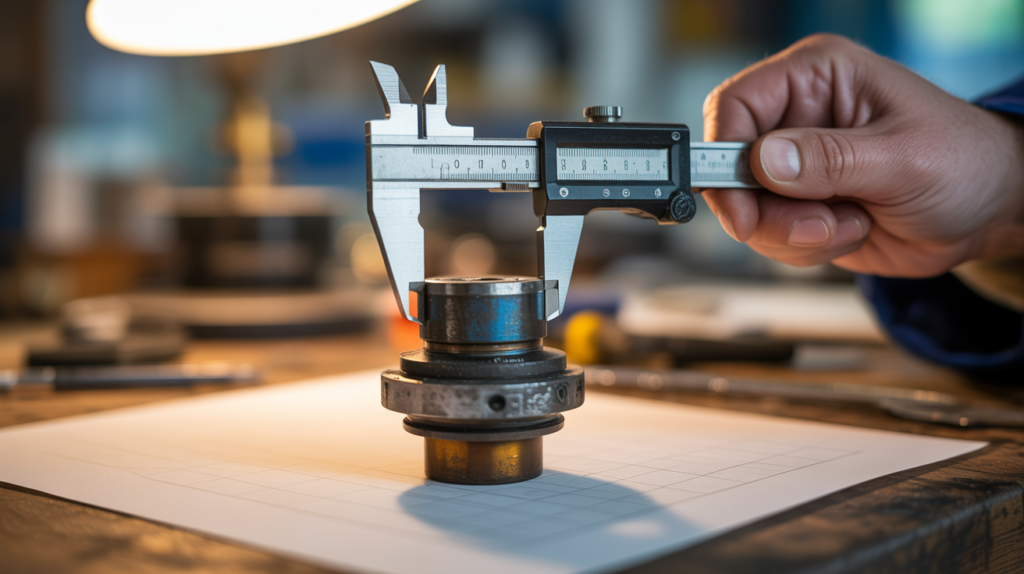

寸法は測る対象で道具が変わります。おおまかな外径や長さはノギス、精度が要る軸部の直径はマイクロメータ。ねじのピッチはピッチゲージ（ねじゲージ）を当てて確認します。頭部形状やねじ山の輪郭、テーパの有無は投影機で影を映して読み、複雑形状や位置関係は三次元測定機で拾います。
測る箇所も決まっています。ねじの呼び径にあたる外径、ピッチ、ねじ部長さ、全長、首下長さ、頭部の対辺・対角・高さ、座面形状、軸径と段の位置、面取り、そして首下のR（すみ肉）。このRは疲労強度に効くので、見落とすと寿命が変わります。
メートルか、インチか、管用ねじか
ねじ規格の判定は独立した山場です。外径とピッチの組み合わせで当たりをつけます。
メートル並目ならM8がピッチ1.25mm、M10が1.5mm、M12が1.75mm。細目のM10×1.25のような指定もあります。インチ系のユニファイねじはピッチではなく「1インチあたりの山数」で表し、1/4-20UNCなら外径6.35mmで20山。M6（外径6mm・ピッチ1.0mm）と紛らわしく、無理に入れてねじ山を潰す事故が起きやすい組み合わせです。ねじ山の角度も、メートルとユニファイが60度、ウィットワースが55度と異なります。
管用ねじはさらに別枠です。テーパのR・Rc、平行のGがあり、呼びと外径が一致しません。G1/4の外径は約13.16mmで、13mmだから何かのミリねじ、とは読めない。米国系のNPTは山角60度で、55度のR・Rcとは互換がありません。よくあるのが、配管まわりでのこの取り違えです。
図面化から量産まで、判断が難しいところ
摩耗・変形した現物の数字は設計値ではない
ここが最大の難所です。使われた部品は、必ず元の形から変化しています。座面は潰れ、ねじ山は伸びるか痩せ、腐食があれば径が細る。錆を落とせばさらに細る。その数字をそのまま図面にすると、ガタつく部品ができあがります。
対処は単純で、複数本あるなら最も状態の良い個体を測る、片側だけ摩耗しているなら未摩耗側を基準にする、そして規格の標準寸法に照らして「本来はこの寸法だったはず」と当てはめる。M10でピッチ1.5mmと読めたなら、有効径や谷径は規格値から逆算できます。現物は規格を特定するための手掛かり、と考えるのが実務的です。
表面処理と熱処理は「見た目」で決めきらない
表面処理の判別も悩みます。銀白色なら亜鉛めっきに三価クロメート、青みがかった光沢、黄色っぽい虹色、黒色、灰色がかったつや消し。それぞれ候補は挙がりますが、経年変色と本来の色は区別しにくい。膜厚も効きます。めっき後にねじの有効径は増えるため、処理を変えると同じ寸法でも相手にねじ込めなくなることがあります。
熱処理も外からは見えません。硬さ試験で見当をつけ、強度区分の刻印があれば併せて判断します。ただし、強度区分は素材と熱処理の組み合わせで決まる規格値であり、硬さだけで断定はできません。安全に関わる箇所であれば、規格やメーカー仕様、専門業者の判断を優先してください。
公差の意図が読めないときの決め方
現物からは「なぜその寸法だったか」が出てきません。はめあいで位置を決めていた軸部なのか、単に通っていただけなのか。ここを取り違えると、必要な部分が緩く、不要な部分が厳しい図面になります。
現実的な進め方は、機能に関わる部分だけ公差を締め、それ以外は一般公差に寄せること。全周を厳しくすれば加工工数が上がり、コストにも納期にも跳ね返ります。判断材料は結局、使用箇所の情報です。
試作と現物合わせ、それから量産
図面ができたら試作を作り、実機か相手部品に合わせます。ねじ込み感、座面の当たり、締付け後の挙動。ここで違和感が出れば図面を直す。この一往復を省くと、量産後に全数が使えないという事態になり得ます。
数量が少ない場合でも、初回は数本作って確認する流れが安全です。ケースによりますが、試作を挟むほうが結果的に早い場面は多い。
依頼側が用意しておくと早いもの
現物と、使用箇所の写真
いちばん強いのは現物です。折れていても、片方だけでも、変形していても構いません。情報量が違います。加えて、使用箇所の写真。取り付いていた場所が分かると、荷重の向きや振動の有無、想定される機能が読めます。
手書きのスケッチでも有効です。寸法の正確さより、どこが効いている部分かが分かることに価値があります。
相手側の部品と、使用環境
相手側のめねじ部品やナット、通し穴のある板があれば同送してください。ねじ規格の判定精度が上がり、試作段階での確認もその場でできます。
使用環境も必須です。屋外か屋内か、薬品や海水に触れるか、温度はどのくらいか、振動はあるか。材質と表面処理はこの情報で決まります。
必要数と、いつまでに要るか
必要数は工法の分岐点です。数本なら削り出し、数千本なら転造や冷間鍛造と、作り方そのものが変わります。見込みで構わないので伝えてください。
時期も同じです。設備を止めているのか予備品の手配なのかで、進め方の選択肢は変わります。
よくある質問
Q1. 折れたネジの片方しかありませんが作れますか
A1. 多くの場合は可能です。ねじ部が残っていれば外径とピッチから規格を特定でき、全長は取り付け先の深さや相手部品から逆算できます。ただし推定が増えるほど試作での確認が重要になります。
Q2. 材質は現物から100%特定できますか
A2. 断定はできません。蛍光X線分析で合金元素の傾向は読めますが炭素量は測れず、炭素まで押さえるには発光分光分析と試料の切り出しが必要です。用途の重要度に応じて、どこまで分析するかを決めることになります。
Q3. 磁石に付かなければSUS304と考えていいですか
A3. その逆は成り立ちません。SUS304も冷間加工で弱い磁性を帯びる場合があり、磁性の有無だけでは判定できません。磁石は候補を絞る一次スクリーニングと位置づけ、刻印や外観、必要なら分析と組み合わせてください。
Q4. メートルねじかインチねじか、簡単に見分ける方法は
A4. ピッチゲージを両系統で当て、ぴたりと合うほうを見ます。外径がキリのよいミリ値かどうかも判断材料です。1/4-20UNCは外径6.35mmでM6と近く、山角も60度で同じため、目視だけの判断は避けてください。
Q5. 管用ねじの呼びは外径と違うと聞きました
A5. 違います。G1/4の外径は約13.16mmで、呼びは元の配管内径に由来する表記です。テーパのR・Rcと平行のGは用途が異なり、55度のR・Rcと60度のNPTには互換性がありません。
Q6. 摩耗した現物の寸法をそのまま図面にしてはいけませんか
A6. 避けてください。摩耗・腐食後の数字は元の設計値より小さいことが多く、そのまま作るとガタや緩みが出ます。規格の標準寸法に照らして復元し、状態の良い個体があればそちらを基準にします。
Q7. 試作は必ず必要ですか
A7. 必須ではありませんが、図面のない案件では強く推奨されます。推定が含まれる以上、相手部品との現物合わせで確認する工程が保険になります。量産後にやり直すより、結果的に短く済む場面が多いです。
Q8. 1本だけの製作でも相談できますか
A8. 少量でも相談自体は可能です。ただし削り出しでの単品製作は、量産品と単価の考え方が異なります。数量と時期を先に伝えると、工法を含めた現実的な進め方の提案を受けやすくなります。
まとめ
- 図面がなくても特注ネジは製作できる。現物確認、材質推定、寸法測定、ねじ規格の判定、図面化、試作・現物合わせ、量産という流れで進む。
- 作業の本質は測定ではなく復元。摩耗・変形した現物の数字は元の設計値ではないため、規格の標準寸法に照らして読み直す。
- 難所は材質・表面処理・熱処理の判別と、公差の意図の解釈。磁石や見た目だけで断定せず、機能に関わる部分に絞って公差を締める。
- 現物、使用箇所の写真、相手側の部品、使用環境、必要数。この5点が揃うほど推定が減り、往復も減る。
まずは手元の現物を写真に撮り、取り付いていた場所と使用環境をメモに書き出してみてください。折れた部品でも、変形した部品でも構いません。安全に関わる箇所であれば、規格やメーカー仕様、専門業者の判断を優先しながら進めるのが確実です。
