まず結論です。屋外設備の断熱材は、断熱材そのものより「外装（ラッキング）と防水納まり」で寿命が決まります。理由は、雨水・紫外線・損傷から守る外装が甘いと、断熱材が吸湿し、配管表面で腐食（CUI）が進むから。対象は、屋外配管・タンクを持つ工場・プラントの設備保全・施工管理担当者です。まず見るべきは継ぎ目・水切り・シールの3点。ここが切れると、保温材の性能も寿命も一気に落ちます。本記事では、外装材の種類、防水の納まり、耐候の考え方、外装不良が招くCUIを整理します。数値は目安です。
【この記事のポイント】
屋外の断熱材を守るラッキング（外装板）とは何か、なぜ屋外では外装と防水が寿命を左右するのかを解説します。外装材の種類と選び方、継ぎ目・水切り・シールの納まり、耐候の考え方、外装・防水不良がCUIを招く流れを、現場の声と失敗例を交えて整理します。数値は目安です。
今日のおさらい：要点3つ
- 屋外では「外装と防水」で寿命が決まる。断熱材の種類選びより先に、外装の材質と継ぎ目・水切りの納まりを設計するのが先決。
- 吸湿はCUIの入口。継ぎ目やシールが切れて水が入ると、保温材が濡れ、配管表面で保温材下腐食（CUI）が静かに進む。表から見えにくいのが怖い。
- 外装材は「耐候・耐食・コスト」で選ぶ。環境（塩害・薬品・直射）と更新サイクルで決める。万能な正解は一つではない。
この記事の結論
- 一言で言うと、屋外の断熱は「中身より外側」。外装と水仕舞いの設計で5年後が変わります。
- 最も重要なのは継ぎ目と水切りの納まり。水を入れない発想が、CUI対策の入口です。
- 失敗しないためには、外装材だけ高級品にして納まりを軽視しないこと。材質より施工が効きます。

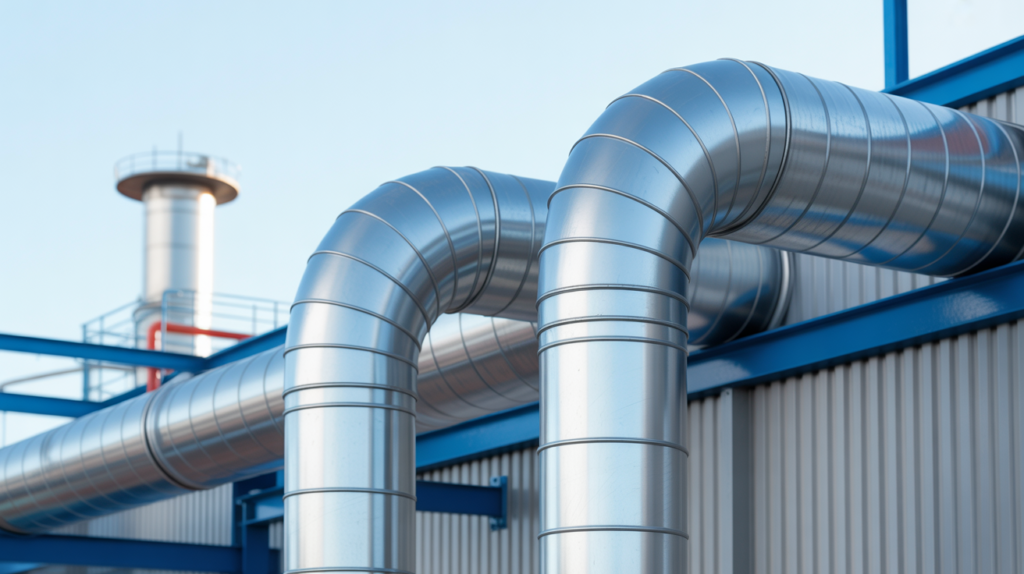

屋外の断熱材を守る「ラッキング（外装板）」とは何か
断熱材は本体、ラッキングは「屋根と外壁」
正直なところ、入りたての頃は「ラッキングは見た目の鉄板でしょ」くらいに思っていました。大きな勘違いでした。
ラッキングとは、配管やタンクに巻いた断熱材（保温材）の外側を覆う外装板です。鉄板（亜鉛めっき鋼板）、ステンレス、アルミ、カラー鋼板などが使われます。役割は、雨水・紫外線・風・接触から内側の断熱材を守ること。建物でいえば、断熱材が壁の中の断熱、ラッキングが屋根と外壁です。
屋内なら外装は薄い保護程度で済むこともあります。ですが屋外は違います。直射日光、雨、結露、人の往来——すべてが断熱材を痛めにかかる。だから屋外では、外装と防水が寿命をそのまま左右します。現場で何度も思い知らされてきました。
よくあるのが「断熱材だけ良いものを選んで安心する」失敗
実は、ここが一番もったいない失敗です。よくあるのが、保温材のグレードや厚みには熱心なのに、外装と納まりは「いつも通り」で流すこと。
以前、保温材を高性能品に更新した配管がありました。ところが2年ほどで一部が湿っぽくなり、調べると外装の継ぎ目から雨が回っていた。中身が良くても、外側で水を入れれば台無しです。担当の方が「保温材にお金をかけた意味がなかった」とこぼしていました。
ケースによりますが、屋外配管のトラブルの入口は、断熱材本体より外装と水仕舞いの不備が多いのが正直な実感です。
外装が果たす3つの仕事：防水・耐候・物理保護
外装の仕事は3つです。1つ目は防水。雨水を継ぎ目・水切り・シールでさばき、断熱材に水を入れない。2つ目は耐候。紫外線や温度変化、塩分・薬品などに対し、外装自体が劣化しすぎないこと。3つ目は物理保護。点検時の踏みつけ、台車の接触、飛来物などから守ること。
この3つはどれが欠けても弱点になります。耐候が十分でも継ぎ目が悪ければ防水で負け、防水が完璧でも薄い外装は人が乗れば凹んで水が入る。バランスが大事です。
外装材の種類と「防水・水切り」の納まりの考え方
外装材は環境で選ぶ：ステンレス・アルミ・カラー鋼板の一長一短
外装材選びは、環境と更新サイクルで決めるのが基本です。亜鉛めっき鋼板は安価で扱いやすい一方、屋外で年数が経つと錆が出やすい傾向。ステンレスは耐食性が高く屋外向きですが、コストは上がり、塩害環境では種類選定に注意が要ります。アルミは軽くて加工しやすく耐候も悪くないものの、強度や薬品環境での相性に注意。カラー鋼板は意匠とコストのバランスが取りやすい一方、塗膜が傷つくとそこから劣化が進みます。
判断基準としては、塩害や薬品ミストのかかる場所では耐食性を優先、紫外線が厳しい場所では耐候と塗膜を重視、といった整理です。日本建築学会の建築工事標準仕様書などでも、金属系外装は環境条件に応じた材種・板厚の選定が求められています。屋外はとくに条件を詰める前提が無難です。
継ぎ目・水切り・シール——水は「上から下へ」逃がす
実は、屋外の防水で一番効くのは高い材料ではなく、納まりの考え方です。基本は「水は上から下へ、重ねは水上を上に」。水平配管では、外装の継ぎ目（ラップ）を上面に開けないのが鉄則。縦配管やタンクでは、上の段が下の段に被さるように重ね、雨が継ぎ目に入らないようにします。バルブやフランジなど形が変わる箇所には水切りを設け、シール材で継ぎ目を止める。ここが甘いと、見た目はきれいでも水は入ります。
よくあるのが、シールに頼りすぎる納まりです。シール材は経年で痩せたり切れたりします。シールは補助で、まず重ね順と水切りという「形」で水を落とす——この順番が長持ち。
耐候の考え方：紫外線・熱膨張・点検動線まで含めて設計する
耐候は「材料が何年もつか」だけではありません。紫外線でシールや塗膜が痩せる、温度差で外装が伸び縮みして継ぎ目が動く、人が点検で踏む——こうした要因をまとめて見るのが耐候です。
実体験として、南面の直射が強い配管で、数年でシールが先に切れた現場がありました。金属はまだ十分でも、止水のシールが紫外線で劣化し、雨が回った。材料の寿命がそろわないと、一番弱い部分から壊れます。
迷いどころとして、どこまで耐候グレードを上げるかは悩みます。全部を最高仕様にすればコストが跳ね上がる。なので、雨がかりが強い面・水が溜まる下面・人が乗る箇所を重点的に手当てし、それ以外は標準で、というメリハリで考えます。例外として、高温・低温で熱膨張が大きい配管は、継ぎ目に動きを逃がす余裕がないと割れます。
外装・防水不良が招くCUIと劣化のメカニズム
CUI（保温材下腐食）は「見えないところ」で進む
CUIとは、Corrosion Under Insulation（保温材下腐食）のことです。外装や防水の不備で断熱材に水が入り、保温された配管・機器の表面で腐食が進む現象です。屋外設備でとくに警戒されます。
怖いのは、外から見えにくいことです。外装の鉄板はきれいでも、中の保温材が濡れ、配管表面で錆が静かに進む。気づいたときには減肉が進み、最悪は漏れにつながることも。NACE（現AMPP）などのガイドラインでも、CUIは特定の温度域で進みやすく、水の侵入を断つことが対策の基本とされています。温度条件は環境で変わるので目安です。
正直なところ、CUIは「起きてから直す」より「水を入れない」ほうが、結果として安く済みます。
よくある失敗：継ぎ目の向き・貫通部・補修跡から水が入る
よくあるのが、次の3パターンの浸水です。1つは継ぎ目の向きミス。上面に継ぎ目の口が開き、雨が走るたびに入る。2つは貫通部の処理不足。サポートやノズル、計器の取り出し部の根元はシールが切れやすく、水道（みずみち）になる。3つは補修跡。一度開けて戻した箇所の重ねや水切りが元に戻っておらず、そこだけ防水が抜けている。
実体験ですが、ある現場では「点検で何度も開け閉めしたバルブ周りだけ」局所的に保温材が濡れていました。戻し方が甘く、水切りが効かなくなっていたのが原因。日常点検そのものが納まりを崩すこともある——盲点です。
予防と発見：定期点検と「濡れのサイン」を見逃さない
CUIは早期発見が効きます。とはいえ中は見えないので、外に出る「サイン」を拾うのがコツです。外装の錆汁、継ぎ目の白い析出物やしみ、保温材の局所的な変色やたわみ、雨上がりに特定箇所だけ乾きが遅い——こうした兆候は、中で水が回っているサインのことがあります。気になる箇所は外装を一部開けて確認を。迷ったら開けて見る、が安全側。
優先的に見るべきは「下面・継ぎ目・貫通部・補修跡」。点検記録に「どこを開けてどう戻したか」を残すと、次の浸水を防げます。ケースによりますが、年一度の外観点検と雨後の重点チェックが現実的な落としどころです。
よくある質問
Q1. ラッキング（外装板）は本当に必要ですか？
A1. 屋外では必要と考えてください。外装がないと雨や紫外線で断熱材が吸湿・劣化し、CUIの原因になります。
外装は断熱材の屋根と外壁。中身を守る前提の部材です。
Q2. 外装材はステンレスにしておけば間違いないですか？
A2. 一概には言えません。耐食性は高いですが、コストや塩害環境での材種選定など条件によります。
環境と更新サイクルで選ぶのが基本。万能な正解はありません。
Q3. CUI（保温材下腐食）は外から見て分かりますか？
A3. 直接は見えにくいです。錆汁・しみ・局所的な濡れや変色など、外に出るサインで気づくことが多いです。
気になれば外装を一部開けて確認を。迷ったら開けて見る、が安全側。
Q4. 防水で一番効くのはシール材ですか？
A4. シールは補助と考えてください。まず重ね順と水切りという「形」で水を落とすのが基本です。
形で止め、シールで仕上げる順番が長持ち。
Q5. 点検でよく開ける箇所が濡れやすいのはなぜですか？
A5. 開け閉めで重ねや水切りが元に戻らず、防水が抜けやすいからです。
戻し方が甘いと、そこが水道に。どう戻したかを記録すると再発を防げます。
Q6. 外装の継ぎ目はどちら向きにすべきですか？
A6. 雨水が走る上面に継ぎ目の口を開けないのが基本です。重ねは水上が上になるように。
縦方向は上段が下段に被さる向きに。水を上から下へ逃がす発想で考えます。
Q7. 既設のラッキングが古い場合、どこから手を付ければよいですか？
A7. まず下面・継ぎ目・貫通部・補修跡を点検し、濡れのサインを拾うのが先決です。
全面更新の前に、浸水箇所の止水を優先すると効率的。
Q8. 数値の目安（板厚や耐用年数）は決まっていますか？
A8. 条件によります。環境・温度・更新サイクルで変わるため、本記事の数値は目安です。
材種・板厚は環境に応じて選定し、現場条件に合わせてご検討ください。
まとめ
屋外設備の断熱材は、中身の保温材より「外装と防水納まり」で寿命が決まります。整理すると、第一に外装材は環境で選ぶこと。塩害・薬品・直射・更新サイクルで判断します。第二に、防水は高い材料より納まり。「水を上から下へ逃がす」発想が効きます。第三に、CUIは見えないところで進むので、下面・継ぎ目・貫通部・補修跡を重点に点検を回す。
正直なところ、外装と水仕舞いは地味で後回しになりがちです。ですが、ここを設計できているかで5年後・10年後が変わります。数値は目安なので、仕様は環境条件に合わせて詰めてください。
屋外配管・タンクの保温外装やラッキング、防水納まりで迷いどころがあれば、現場条件を整理したうえで一度ご相談ください。迷ったらまず、下面と継ぎ目を見るところから。小さな一歩が、CUIを防ぐ差になります。
参考文献
– 一般社団法人日本建築学会「建築工事標準仕様書・同解説（金属系外装・板金関連）」
– AMPP（旧NACE International）腐食対策ガイドライン（CUI：保温材下腐食 関連）
– 厚生労働省・経済産業省 ほか 設備保全・配管保温に関する一般技術資料
