断熱・保温は、省エネの話であると同時に労働安全の話です。理由は単純で、熱を出している設備のそばには必ず人がいるからです。むき出しの高温配管は接触火傷の原因になり、そこから出る輻射熱は作業者の体温を押し上げ、室温上昇は集中力を削ってミスを増やします。この記事は製造業の設備保全・安全衛生・生産技術の担当者に向けて、断熱が作業環境に与える影響と、対策を打つ順番を整理します。
【この記事のポイント】
工場の暑さ対策というと、扇風機やスポットクーラーの追加から入りがちです。正直なところ、それは順番が逆です。熱を出している面をそのままにして風を送っても、輻射熱は消えません。まず発生源を断つ。保温・遮熱で表面温度を下げ、次に隔離、そのうえで換気や冷風、最後に個人の対策という順番になります。同時に、人が触れる高さにある高温面は、火傷リスクとして別枠で管理する必要があります。省エネと安全は、同じ工事で同時に片づく話です。
今日のおさらい：要点3つ
- 高温面のリスクは「熱い」だけではない。通路沿いや人の手が届く高さの配管・バルブは、保温か保護カバーが必要。
- 暑熱ストレスは気温だけで決まらない。湿度と輻射熱を含めたWBGT（暑さ指数）で捉える。
- 対策の順序は「発生源を断つ→隔離→換気・冷房→個人の対策」。この順で効果と費用対効果が変わる。
この記事の結論
- 一言で言うと、断熱・保温は設備の省エネ策であると同時に、作業環境の改善策です。
- 最も重要なのは、風を送る前に熱源を覆うこと。輻射熱は空気の流れでは減りません。
- 失敗しないためには、断熱の目的を「省エネ」だけに絞らず、表面温度と人の動線をセットで確認することです。
熱が作業環境に与える五つの影響
高温面への接触——火傷は一瞬で起きる
蒸気配管、加熱炉の外壁、成形機のバレル、乾燥設備のダクト。工場には人が近づける高温面が意外と多くあります。
厄介なのは、接触火傷が「熱いと感じてから逃げる」より速く進むことです。火傷の程度は表面温度だけでなく、接触時間と材質で決まります。金属は熱伝導率が高いので、同じ温度でも樹脂や木材より短時間で皮膚に熱が移ります。ISO 13732-1のように、高温面に触れたときの熱的影響を扱う規格も整備されています。具体的な限界値は材質と接触時間の組み合わせで示されるため、自社の設備を評価するときは規格の本文とメーカー仕様を確認してください。
よくあるのが、点検口やバルブ周りだけ保温が外されたまま戻っていないケースです。定期修理で保温材を切り、作業後に復旧されない。そこだけが裸の高温面として残る。しかもバルブは人が操作する場所ですから、いちばん触る可能性が高い箇所が無防備になります。

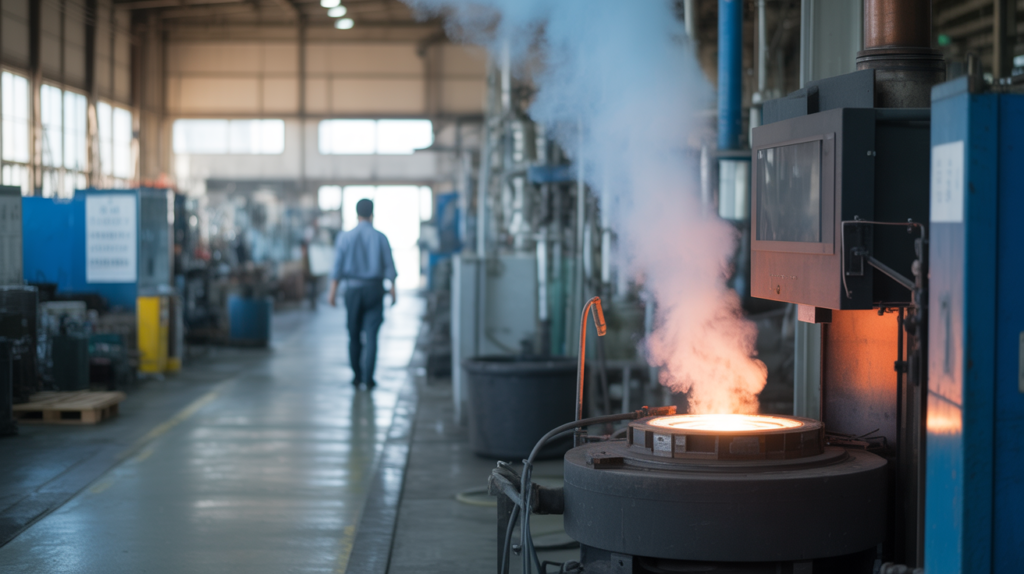

輻射熱——温度計には出にくい暑さ
同じ室温でも、炉の前は明らかに暑い。これが輻射熱です。高温の面から電磁波として熱が飛び、間の空気をあまり温めずに人体を直接温めます。
だから、壁の温度計が示す気温だけを見ていると実態を見誤ります。暑熱環境の評価にWBGT（湿球黒球温度、いわゆる暑さ指数）が使われるのは、気温・湿度に加えて輻射熱を黒球温度として取り込むからです。屋内の作業場では、黒球温度と湿球温度から算出する考え方が一般的です。
実は、扇風機を増やしても改善しない現場は、輻射が主因であることが多いものです。風は空気を動かしますが、放射で飛んでくる熱そのものは減らせません。
室温上昇——生産性と品質に効く
暑さは、体調の問題として現れる前に作業品質として現れます。集中力の低下、判断の遅れ、確認の省略。厚着の保護具を着けた作業ではなおさらです。
一般に、暑熱下では単純作業でもエラー率が上がり、重量物の取り扱いや高所作業では危険が増すとされています。ただし、何度で何パーセント落ちるといった数値は作業内容・着衣・順化の程度で大きく変わるため、他社の数字をそのまま自社に当てはめるのは避けてください。
空調負荷——冷やす前に減らす
無断熱の高温設備は、室内に熱を放出し続ける暖房器具のようなものです。その熱を空調で回収するには、当然エネルギーがかかります。
保温は、この放熱そのものを減らします。設備側の熱損失が減り、同時に室内への熱負荷も減る。ケースによりますが、空調機を増設するより熱源を覆うほうが先に検討すべき選択肢になります。
機器と製品への熱影響
熱は人だけの問題ではありません。近接する制御盤の内部温度が上がれば電子部品の寿命に影響しますし、樹脂材料や充填済み製品が想定外の温度にさらされれば品質のばらつきにつながります。センサーの表示が実態とずれることもある。「暑い」で片づけず、影響先を書き出しておくと対策の優先順位がつけやすくなります。
対策の順番——発生源から人へ
第一段階：発生源を断つ（保温・遮熱）
最初にやるのは、熱を出している面を覆うことです。配管・バルブ・フランジ・機器本体の保温、炉体まわりの遮熱。ここが効くと、後段の対策がすべて軽くなります。
着脱式の保温ジャケットは、点検頻度の高い部位に向いています。バルブやフランジのように定期的に開ける箇所は、硬化する保温材を巻いてしまうと復旧されずに裸のまま放置されがちです。着脱できる形にしておけば、外して戻す作業が現実的になります。
遮熱は、放射を反射・遮断する考え方です。炉と作業位置の間に遮熱板や遮熱カーテンを入れるだけでも、体感は変わります。
第二段階：隔離する
覆いきれない、あるいは覆えない高温面もあります。運転上の理由で保温できない箇所、点検で常時露出する箇所。
その場合は、人と熱源の距離を確保します。柵や保護カバーで接触を防ぎ、通路のルートを変える。表示だけで済ませないことが大事です。「高温注意」の札は、うっかり手をついた人を止めてはくれません。
第三段階：換気・スポットクーラー
ここでようやく風の出番です。全体換気で室内にこもった熱を排出し、作業位置にはスポットクーラーや送風機で局所的に対応する。
注意したいのは、スポットクーラーは室内の熱を移動させる機械だという点です。排熱を室内に戻していれば、その場所は涼しくなっても部屋全体はむしろ暑くなります。排気ダクトを屋外や上部に導けているか、必ず確認してください。
第四段階：個人の対策と体制
作業服、送風機能付きの衣服、水分・塩分の補給、休憩の確保。これらは有効ですが、最後の砦です。個人の努力に依存する対策から入ると、環境そのものは何年経っても変わりません。
熱中症予防の一般的な枠組みとしては、暑さ指数の把握、作業計画と休憩の設定、水分・塩分の補給、暑熱順化（体を暑さに慣らす期間を設けること）、健康状態の確認、異常時の連絡・搬送体制の整備といった要素が挙げられます。ただし、事業者に求められる具体的な措置は法令・指針の改正で変わります。実施内容を決める際は、必ず最新の法令および行政の指針を確認し、必要に応じて産業医や専門機関の判断を優先してください。
実務で押さえておきたいこと
まず「触れる高さ」を歩いて確認する
図面を見る前に、通路を歩いてください。肩から膝までの高さで、手が届く範囲にある高温面。これが接触リスクの候補です。
手をかざして確かめる程度は現場でよくやりますが、素手で触って確認するのは避けてください。判断に迷う箇所は、非接触の放射温度計で表面温度を測るほうが確実です。測定時は放射率の設定と、光沢のある金属面では値がずれやすい点に注意します。
保温材の劣化と欠損を見る
保温は施工して終わりではありません。雨水や結露を吸った保温材は性能が落ちますし、外装が破れた箇所からは熱も水も出入りします。
とくに厄介なのが、保温材の下で進む腐食です。外からは見えないまま配管が痩せていくことがあります。断熱の点検は、熱の話であると同時に設備健全性の話でもあります。
古い設備では法令確認を先に
一定の年代より前に施工された保温材には、アスベストが使われている可能性があります。工場の改修でこれに当たった場合、自己判断で剥がしてはいけません。
事前調査と届出、有資格者による作業が法令で定められています。少しでも疑いがあれば、作業を止めて専門業者と行政の窓口に相談してください。ここは省略できない手順です。
よくある質問
Q1. 断熱と遮熱は何が違いますか
A1. 断熱は熱の伝導・対流を抑えて熱の移動そのものを減らす考え方、遮熱は放射を反射して届く熱を減らす考え方です。高温配管には断熱（保温）、炉からの輻射には遮熱と、原因に応じて使い分けます。両方を組み合わせる場面も多くあります。
Q2. WBGTは何を測っているのですか
A2. 気温（乾球温度）、湿度（湿球温度）、輻射熱（黒球温度）を組み合わせた指標です。屋内では黒球温度と湿球温度から算出する式が一般に用いられます。気温だけでは分からない輻射と湿度の影響を含められる点が特徴です。
Q3. 基準となるWBGTの値はいくつですか
A3. 一つの数値には定まりません。作業強度、着衣の種類、暑熱順化の有無で基準値が変わるためです。JISや学会の指針に区分ごとの値が示されているので、自社の作業区分に対応する最新版を確認してください。
Q4. 保温すれば火傷は防げますか
A4. 表面温度は大きく下がりますが、ゼロにはなりません。保温後の表面温度は厚みや外装材、周囲条件で変わります。人が触れる箇所では、保温に加えて保護カバーや柵による隔離を併用するのが確実です。
Q5. 着脱式の保温ジャケットはどこに使うべきですか
A5. バルブ、フランジ、ストレーナ、熱交換器のマンホールなど、点検や整備で定期的に開ける部位に向いています。固定式の保温を毎回壊して復旧する手間がなくなり、結果として「外したまま」を防げます。
Q6. スポットクーラーだけで対応してはいけませんか
A6. 応急的には有効ですが、根本対策にはなりません。熱源が放熱し続ける限り負荷は残り、機械の排熱を室内に戻していれば全体の室温はむしろ上がります。発生源の保温・遮熱と併用してください。
Q7. 効果はどのくらい出ますか
A7. 数値を断定できません。設備の温度、面積、保温仕様、建屋の換気条件で大きく変わるためです。現状の表面温度と室温、WBGTを測っておき、施工前後で比較するのが唯一確実な評価方法です。
Q8. どこから手をつければいいですか
A8. 人が近づく頻度が高く、表面温度が高い箇所からです。通路沿い、操作するバルブ周り、作業者が定位置で立つ場所の正面。安全上の効果と省エネ効果が重なる箇所を優先すると、投資の説明もしやすくなります。
まとめ
- 断熱・保温は省エネ策であると同時に、火傷防止と暑熱対策という労働安全の施策でもある。
- 暑さは気温だけで測れない。湿度と輻射熱を含むWBGTで捉え、輻射が主因なら送風だけでは改善しない。
- 対策の順序は「発生源を断つ→隔離→換気・冷房→個人の対策」。風を送る前に熱源を覆う。
- 熱中症対策の具体的な措置や、古い保温材の取り扱いは法令・指針に従い、最新の内容と専門家の判断を優先する。
まずは工場の通路を、いつもと違う目で歩いてみてください。手が届く高さに裸の高温面はないか、点検後に保温が戻っていない箇所はないか。そこに放射温度計を一本持っていけば、対策すべき場所はその日のうちに一覧になります。省エネの数字を積み上げるより先に、人の動線と表面温度を重ねて見る。改善はそこから始まります。
