断熱工事は「施工して終わり」ではありません。保温材は吸湿し、圧縮でつぶれ、外装は破れ、メンテナンス後に戻し忘れられます。その結果として増えた熱損失は、目で見ても気づきにくい。だからこそ点検が要ります。この記事は、工場・プラントの保全担当者に向けて、保温の劣化がどう起きるか、目視・表面温度測定・サーモグラフィをどう使い分けるか、サーモグラフィで誤読しやすい落とし穴、そして点検の頻度・記録・優先順位の付け方までを整理します。
【この記事のポイント】
保温の劣化は、外装の破れや脱落のように見えるものと、内部の吸湿や圧縮のように見えないものに分かれます。点検は目視から入り、表面温度測定で裏を取り、サーモグラフィで面の分布をつかむ。この順番が実務的です。ただしサーモグラフィは万能ではなく、放射率と反射の扱いを誤ると数字が大きくずれます。
今日のおさらい：要点3つ
- 保温材は経年で必ず性能が落ちる。吸湿・圧縮・脱落・外装破損・メンテ後の戻し忘れが代表的な原因。
- サーモグラフィは「面」で熱の抜けを可視化できる強い道具。ただし放射率と反射の影響を理解していないと誤診する。
- 保温下腐食（CUI）は外から見えない。疑わしい箇所は開放点検が必要で、判断は専門業者と有資格者に委ねる。
この記事の結論
- 一言で言うと、断熱工事の点検とは「見えない熱漏れを、見える形に変える作業」です。
- 最も重要なのは、道具の得手不得手を分けて使うこと。サーモグラフィだけに頼らず、目視と接触式測定で裏を取ります。
- 失敗しないためには、同じ条件・同じ場所で繰り返し記録すること。一度きりの測定では、劣化しているのかどうかが判断できません。
保温は何が原因で劣化するのか
保温材そのものの断熱性能は、乾いた状態で正しく施工されていることが前提です。この前提が崩れると、厚みは変わっていないのに熱は抜けていきます。
吸湿：もっとも影響が大きく、いちばん見えにくい
水は熱をよく伝えます。保温材の中の空気層が水分に置き換わると、断熱性能は目に見えて落ちます。
雨水の侵入、結露、洗浄水、配管からの漏れ。入り口はいくつもあります。厄介なのは、外装が健全に見えても内部だけ濡れている場合があること。よくあるのが、外装の継ぎ目やシール材の劣化部から少量ずつ入り込み、下側にたまっていくパターンです。濡れた保温材は乾きにくく、そのまま放置されます。
圧縮・脱落・すきま
保温材は踏まれたり、資材を置かれたりすると、つぶれて厚みを失います。厚みが減れば断熱性能はその分だけ落ちる。単純な話ですが、見落とされがちです。
振動や熱膨張・収縮の繰り返しで、保温材がずれてすきまができることもあります。バルブやフランジ、配管の曲がり部といった形状が複雑な箇所ほど起きやすい。実は、熱が抜けている箇所を探すと、こうした「取り合い部」に集中していることが少なくありません。
外装の破れと、メンテ後の戻し忘れ
金属外装（ラッキング）やシートの破れ、はぜ部の開き、シールの劣化は、水の侵入口になります。台風や積雪のあと、高所作業の踏み跡が残る箇所は要注意です。
そしてもう一つ、地味ですが影響の大きいものがあります。点検や補修でいったん外した保温材が、そのまま戻されていないケースです。バルブ回りや計器周辺で起こりやすい。正直なところ、これは劣化ではなく管理の問題ですが、熱損失としては同じことです。作業記録と復旧確認をひも付けておくのが一番の対策になります。
点検の四つの方法と、その使い分け
(1) 目視：まずここから
道具がなくても始められるのが目視です。見るポイントははっきりしています。
- 外装の破れ、へこみ、はぜの開き、留め具の欠落
- 湿りやシミ、変色、さび汁の跡
- 外装の継ぎ目やシール材のひび割れ
- ボルト・支持金具の周辺（貫通部は水の入り口になりやすい）
- 保温材の脱落、ずれ、明らかな厚み不足
さび汁が垂れている、外装が触ると柔らかい、下側だけ変色している。こうしたサインは、内部に水がある可能性を示します。
(2) 表面温度測定：放射率の設定で数字が変わる
保温がきいていれば、外装の表面温度は周囲に近づきます。逆に表面が熱ければ、そこから熱が抜けています。
放射温度計（非接触で表面温度を測る機器）は手軽ですが、放射率という設定値に結果が左右されます。放射率とは、その面がどれだけ赤外線を放つかを示す値で、材質や表面状態で変わるものです。ここが実際とずれていると、表示される温度もずれます。
とくに磨かれた金属外装は放射率が低く、非接触の測定に向きません。ケースによりますが、テープを貼る、塗装面を選ぶ、あるいは接触式の温度計を併用して数字を突き合わせる、といった対処が要ります。非接触の値だけを鵜呑みにしないこと。これが基本です。
(3) サーモグラフィ：面で見るから、抜けが一目で分かる

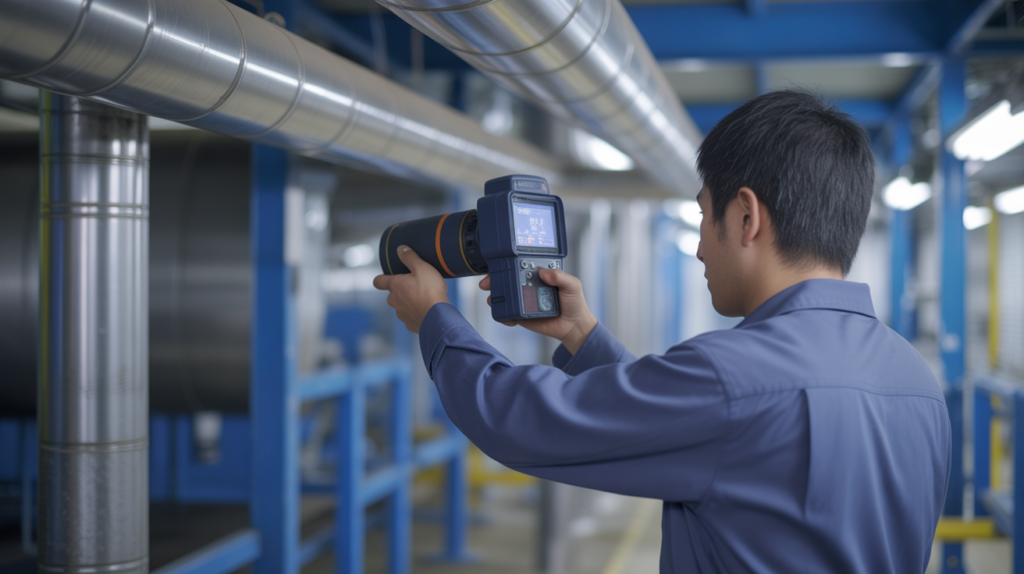

サーモグラフィ（赤外線サーマルカメラ）は、温度分布を画像として写す機器です。点でしか測れない放射温度計と違い、面としてとらえられるのが最大の利点です。
熱が抜けている箇所は、周囲より明るく（高温に）写ります。保温材のすきま、つぶれ、水を含んだ部分、戻し忘れ。こうした異常が、広い範囲の中から一目で拾い上げられます。長い配管やタンクの外周をひと通り撮っておけば、優先して直すべき箇所の当たりがつきます。
ただし注意点があります。
- 放射率：ここも同じ問題が出ます。設定を実際の面に合わせないと、絶対温度としては信用できません。
- 反射：磨かれた金属面は鏡のようにふるまい、周囲の高温物や自分自身の熱を映し込みます。「熱く写っている」のではなく「熱いものが映っている」だけ、ということが起こります。
- 外気と日射：日射を受けた面は実際より高温になり、風が強ければ表面は冷やされます。晴天の日中と、日没後や曇天とでは見え方が変わります。
- 撮影距離と分解能：遠くから撮ると、小さな異常は周囲の温度と混ざって平均化され、写らなくなります。細かい箇所は近づくか、望遠レンズを使う必要があります。
そのため、サーモグラフィで「怪しい」と分かった箇所を、目視と接触式測定で確認する。この二段構えが実務では確実です。
(4) 開放点検：保温下腐食（CUI）は外から見えない
保温下腐食（CUI）は、保温材の内側で金属表面がさびて進行する現象です。外装をかぶった状態では見えません。表面温度にも、はっきりとは現れないことがあります。
進行すると減肉や漏えいにつながるため、疑わしい箇所は保温材を開けて確かめるしかありません。水が入りやすい貫通部、支持部、下向き面、外装の破損部、そして結露しやすい温度域の配管が、一般に優先度の高い部位とされます。
なお、古い施設では保温材にアスベストが使われている可能性があります。法令に基づく事前調査と有資格者による対応が必要な領域です。自己判断で開けないでください。
点検の頻度・記録・優先順位
頻度は「同じ条件で繰り返す」ことに意味がある
点検の間隔に唯一の正解はありません。運転温度、屋内外、腐食環境、重要度によって変わります。一般的には、目視は日常点検や定期巡回に組み込み、サーモグラフィによる面の確認は年単位、定期修理（シャットダウン）に合わせた開放点検はさらに長い周期、という組み立てが取られます。
大事なのは、前回と比べられる形にすることです。同じ場所、同じ角度、同じような外気条件で撮る。そうして初めて「去年より広がっている」が言えます。単発の画像からは、劣化の速さが読めません。
記録は画像と条件をセットで残す
画像だけを残しても、後から使えません。あわせて残したいのは次のあたりです。
- 撮影日時と天候、外気温、風の有無、日射の条件
- 撮影位置と距離、設定した放射率
- 運転状態（通常運転か、立ち上げ中か、停止中か）
- 同じ画角の可視光写真
- 目視・接触式測定の結果と、その場の所見
面倒に思えますが、この情報がないと次の担当者が比較できません。装置は残り、人は替わります。
優先順位は「温度 × 面積 × 運転時間」で考える
見つかった不具合を一度に全部直せることは、まずありません。
考え方はシンプルです。表面と周囲の温度差が大きいほど、抜けている面積が広いほど、年間の運転時間が長いほど、放置したときの損失は大きくなります。この三つを掛け合わせて上位から手を付けるのが、投資対効果としては素直です。
ただし、これは省エネの観点だけの話です。CUIによる減肉の疑い、人が触れる高温部のやけどリスク、外装の落下の恐れがある箇所は、損失額の大小に関係なく先に処置します。
点検作業そのものの安全
高所、高温部、狭い場所での点検には、それ自体に危険があります。足場や高所作業車、墜落制止用器具、やけど対策、酸欠や有害物の確認。作業内容によっては資格や法定の手続きが必要です。
サーモグラフィは離れた位置から撮れる利点もありますが、最終的な確認や補修は現場に入る作業です。社内の安全基準と、専門業者・有資格者の判断を前提に進めてください。
よくある質問
Q1. サーモグラフィがあれば表面温度計は不要ですか
A1. 不要にはなりません。サーモグラフィは分布を見るのが得意で、絶対温度の精度は放射率設定と撮影条件に左右されます。接触式の測定で裏を取る運用が確実です。
Q2. 金属外装が鏡のように写ります。どうすればよいですか
A2. 反射の影響です。角度を変えて写り込みが消えるか確かめる、放射率の分かる面を選ぶ、局所的に養生テープを貼って測るといった方法があります。反射のまま高温と判断しないでください。
Q3. 撮影に適した時間帯はありますか
A3. 屋外では日射の影響が少ない日没後や曇天、早朝が向きます。日中に撮る場合は、日なたと日陰の差が結果に混ざることを前提に読んでください。
Q4. 保温材が濡れているかどうかは外から分かりますか
A4. 確実には分かりません。さび汁、変色、外装のふくらみ、触ったときの柔らかさが手がかりになります。疑わしければ一部を開けて確認するのが確実です。
Q5. 点検の頻度はどのくらいが目安ですか
A5. 一律の基準はありません。目視は日常・定期巡回に組み込み、サーモグラフィは年単位、開放点検は定期修理に合わせる、という組み方が一般的です。腐食環境や重要度で調整します。
Q6. 保温下腐食（CUI）はサーモグラフィで見つけられますか
A6. 直接は見つけられません。水の存在や保温の異常を示す手がかりは得られますが、腐食そのものの評価には開放点検や適切な非破壊検査が必要です。
Q7. 保温材が一部なくなっていても、面積が小さければ影響は小さいですか
A7. 面積は小さくても温度差が大きければ損失は無視できません。バルブやフランジのような露出部は、周囲の配管より熱が抜けやすい箇所です。
Q8. 点検で見つかった箇所は自社で直してよいですか
A8. 内容によります。高所作業、高温部、アスベストの可能性がある古い保温材は、法令や資格の要件があります。判断に迷う場合は専門業者に相談してください。
まとめ
- 保温は経年で劣化する。吸湿、圧縮、脱落、外装の破れ、メンテ後の戻し忘れが主な原因。
- 点検は目視から入り、表面温度測定とサーモグラフィで裏付ける。道具の得手不得手を分けて使う。
- サーモグラフィは放射率・反射・外気や日射・撮影距離の影響を受ける。画像だけで断定しない。
- CUIは外から見えない。疑わしい箇所は開放点検が必要で、資格と法令の確認が前提になる。
- 記録は撮影条件とセットで残し、同じ条件で繰り返すことで初めて劣化の進み方が見える。
まずは、担当する設備の中で「運転時間が長く、温度が高く、露出部の多い」ラインを一本選び、そこを基準点として撮影と記録を始めてみてください。比較できるデータが一年分たまれば、どこから手を付けるべきかは自然と見えてきます。
