設備の断熱カバーは省エネに効きます。理由は、高温の表面から逃げる熱（放熱ロス）を減らせるから。対象は、成形機のバンドヒーター周り、蒸気バルブ、配管、タンクなど「触ると熱い」面です。目安として表面温度が80〜200℃あり、長時間稼働する設備ほど効果が出やすい。一方で、冷却が必要な放熱部やセンサーを覆うと過熱・故障します。だから「覆ってよい面」と「ダメな面」を分けることが第一歩。本記事は効果の見方と回収の目安を、正直なところまで含めて整理します。
【この記事のポイント】
- 断熱カバーの省エネ効果は「表面温度・面積・稼働時間」から放熱量を試算して判断する
- 投資回収はケースによりますが、高温・長時間稼働の設備で短くなりやすい
- 覆ってはいけない面（冷却部・電装・センサー）を外すのが安全と効果の前提
今日のおさらい：要点3つ
- 効果は条件次第。 表面温度が高く、稼働時間が長い設備ほど放熱ロスが大きく、断熱の効きも大きくなります。低温・短時間だと効果は小さい。
- 数値は「目安」として扱う。 省エネ率や回収期間は設備・環境・燃料単価で変わります。保証された固定値ではなく、自分の現場の条件で試算するのが基本。
- 覆う面の選定が安全の要。 冷却フィン・制御盤・センサー・吸排気・安全弁・点検口は塞がない。脱着式なので点検時に外せる設計にします。
この記事の結論
省エネ効果を知りたいなら、まず対象面の表面温度と面積、年間稼働時間を測って放熱量をざっくり試算してください。そのうえで、削減できる熱量を燃料・電力コストに換算し、カバー費用と比べる。これで「やる価値があるか」がおおよそ見えます。過度な期待はせず、効果が出やすいのは高温・大面積・長時間稼働の設備だと覚えておくと判断を誤りにくいです。
断熱カバーの省エネ効果はどう試算するのか
表面温度・面積・稼働時間から放熱量を見積もる
放熱量は、ざっくり言えば「表面温度が高いほど」「面積が広いほど」「稼働時間が長いほど」大きくなります。だから試算の出発点はこの3つを測ること。表面温度は放射温度計で数点、面積はメジャーで概算、稼働時間は生産日報や設備の運転記録から拾います。
実務では、自然対流と放射による放熱の概算式を使って、カバー前の表面温度（例：150℃）とカバー後に下がる温度を比べ、その差から削減熱量を出します。具体的には、表面と周囲空気の温度差が大きいほど放熱量は増え、放射の影響は高温になるほど効いてきます。だから120℃と180℃では、面積が同じでも逃げる熱の大きさがかなり違う。保温・断熱による放熱損失の考え方は、省エネルギーセンターの工場向け技術資料などでも整理されています。正直なところ、現場で完璧な計算は難しいので、私はいつも「安全側（控えめ）」に見積もるようにしています。盛ると後で期待外れになるからです。
試算の精度を上げるコツは、表面温度を1点だけで測らないこと。同じ装置でも、ヒーター直上と端部では数十℃違うことがあります。よくあるのが、一番熱い場所だけ測って全面がその温度だと仮定してしまう失敗。これだと放熱量を過大評価してしまい、後で「思ったほど下がらない」となる。面ごとに平均的な温度を拾うほうが、現実に近い数字になります。
よくあるのが「表面温度だけ」で判断する失敗
よくあるのが、表面温度が高い＝効果が大きい、と短絡してしまうケース。実は稼働時間を見落とすと判断を誤ります。たとえば1日2時間しか動かない設備は、表面が180℃でも年間の放熱ロス総量は小さく、回収に時間がかかる。逆に24時間連続の設備は、表面120℃でも積み上がる損失が大きい。
実体験ですが、ある樹脂成形の現場で「一番熱い金型周り」を最優先にしたいと言われたことがあります。ただ測ってみると、稼働時間が長くて面積も広いのは別の配管系でした。結局そちらを先に断熱したほうが効果が大きかった。ケースによりますが、「熱さ」より「熱さ×面積×時間」で見るのが正しい順番です。
省エネ率の目安と、効果が出にくい条件
数値保証はできませんが、目安として、適切に断熱した高温面では表面からの放熱を大きく抑えられ、結果として周辺の加熱に使うエネルギーの一部を削減できます。省エネ率を一律「何％」と言い切るのは禁物で、設備・断熱材・環境で変わります。
実は、効果が出にくい条件もあります。もともと低温（50℃前後）の面、断続運転で温まりきらない設備、すでに保温されている箇所への上乗せなどは、投資に対する見返りが小さくなりがち。葛藤するのはこういう「微妙なライン」の設備で、私もよく迷います。そういうときは無理に勧めず、効果の大きい設備から段階的に、と提案しています。
投資回収の目安と、過度な期待をしないための判断軸
回収期間の考え方とラフな計算手順
投資回収は、ざっくり「カバー費用 ÷ 年間の削減コスト」で目安が出ます。削減コストは、削減熱量を燃料単価や電力単価で換算したもの。手順は、(1)表面温度・面積・稼働時間を測る、(2)放熱量を試算、(3)カバー後の削減分を熱量で出す、(4)単価をかけて年間削減額に、(5)見積費用と比べる、の流れです。
ケースによりますが、高温・大面積・長時間稼働の設備だと回収が短くなりやすく、条件が良ければ単年度〜数年での回収を見込める例もあります。ただしこれも「目安」。燃料単価が動けば回収期間も動きます。実体験として、燃料単価が上がった年に「前は割に合わなかった設備が、今やると合う」と再試算したことがあります。条件次第というのは、本当にその通りなんです。
オーダーメイドと既製、保温材だけとの比較

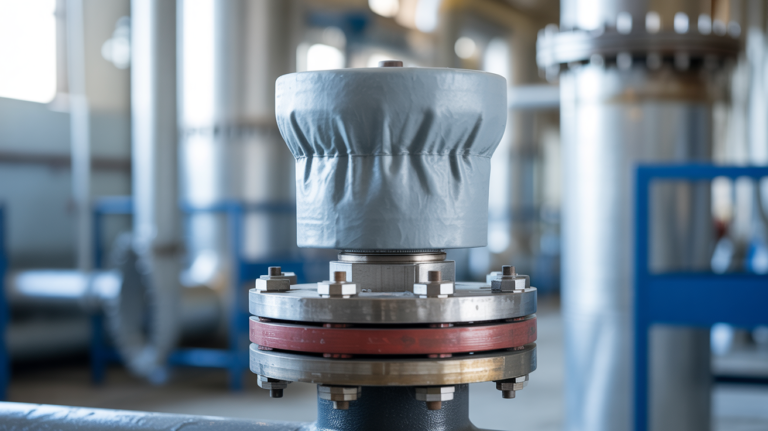

比較の観点も持っておくと判断しやすい。脱着式の断熱ジャケットは、複雑形状やバルブ・点検が必要な箇所に向きます。外して点検・整備できるのが強み。一方、形状が単純な直管なら、配管保温材（ロックウール等）のほうが安く済むこともあります。
正直なところ、何でもジャケットにすればいい訳ではありません。よくあるのが「全部オーダーメイド」で見積もりが膨らみ、回収が遠のくパターン。単純部は既製・保温材、複雑部や頻繁に外す部分はオーダーの脱着式、と使い分けるのが現実的です。素材はガラスクロスやシリカクロスに断熱材を組み合わせ、対象の耐熱温度に合わせて選びます。ここで注意したいのが、耐熱温度の見積もりを甘くしないこと。実は、対象の表面温度ギリギリの素材を選ぶと、経年で劣化が早まったり、想定外の高温部で焦げたりします。ケースによりますが、余裕を持たせた耐熱グレードを選ぶほうが、結果的に長持ちして総コストで得をすることが多いです。
もうひとつの比較軸が「自社で簡易保温するか、専門に頼むか」。テープ巻きやマット当てを自前でやる現場もありますが、複雑形状だと隙間ができて効果が落ちたり、外しにくくて点検時に放置されたりしがち。脱着式ジャケットは初期費用こそかかるものの、現場の人が無理なく着け外しできる分、運用で剥がされず効果が続きやすい。長く使うほど、この「外せて、また戻せる」点が地味に効いてきます。
安全と効果の前提：覆ってはいけない面を外す
最重要の判断軸がこれです。冷却フィン・放熱部、電装盤や制御盤、温度センサー・サーモ、ファンや吸排気口、安全弁を覆うと、過熱・誤作動・故障につながります。実は省エネのつもりが設備トラブルを招くのが一番怖い失敗。
ある現場で、よかれと思って制御部の近くまで覆ってしまい、盤内温度が上がって警報が出たことがあります（事前に区分けして回避すべきでした）。だから施工前に「覆ってよい面／ダメな面」を図で線引きし、点検口・銘板・可動部は必ず開けておく。脱着式の利点は、ここで効いてきます。安全を満たして初めて、省エネ効果の話ができる——この順番は崩さないでください。
よくある質問
Q1. 断熱カバーで省エネ率はどのくらい見込めますか？
A1. 一律には言えません。表面温度・面積・稼働時間で変わるため、目安として現場で放熱量を試算するのが確実です。高温・長時間ほど効きやすいです。
Q2. 投資回収はどれくらいですか？
A2. ケースによります。高温・大面積・長時間稼働なら短くなりやすく、条件が良ければ数年以内の例もあります。燃料単価でも変動します。
Q3. 表面温度が何℃から検討すべきですか？
A3. 明確な閾値はありませんが、目安として80℃以上で長時間稼働する面は検討価値が出やすいです。低温・短時間は効果が小さめです。
Q4. 既製品の保温材とどちらが良いですか？
A4. 形状次第です。単純な直管は保温材が安いことも。複雑形状や点検で外す箇所は脱着式ジャケットが向きます。使い分けが現実的です。
Q5. 覆ってはいけない場所はありますか？
A5. あります。冷却部・電装/制御盤・センサー・ファン・吸排気・安全弁・点検口は塞がないこと。過熱や故障の原因になります。
Q6. 点検のたびに外せますか？
A6. はい。脱着式なので点検・整備時に外して再装着できます。設計時に開閉位置や留め具を現場の作業性に合わせると運用が楽です。
Q7. 効果を事前に正確に約束してもらえますか？
A7. 数値保証は難しいです。条件で変わるため「目安」での提示になります。事前に表面温度などを測って試算すると精度が上がります。
Q8. やけど防止や周囲温度対策にも使えますか？
A8. はい。省エネだけでなく、表面温度を下げてやけど防止、周囲温度の上昇抑制、温度安定にも役立ちます。安全面の効果も検討材料になります。
まとめ
産業機械・設備の断熱カバーは、放熱ロスを減らして省エネに貢献します。ただし効果は条件次第で、表面温度・面積・稼働時間から放熱量を試算し、削減コストとカバー費用を比べて判断するのが王道です。回収の目安は高温・大面積・長時間稼働で短くなりやすい一方、低温・短時間では小さくなる。そして何より、冷却部やセンサー、安全弁など「覆ってはいけない面」を外すのが安全と効果の前提です。正直なところ、過度な期待は禁物。まずは自社設備で一番効きそうな面を一つ測り、小さく試算してみる——そこから始めると失敗が少ないはずです。迷ったら、対象設備の表面温度と稼働時間のメモを持って、断熱施工に詳しいところへ相談してみてください。具体的な数字があるほど、現実的な効果と回収の見通しが立てやすくなります。
