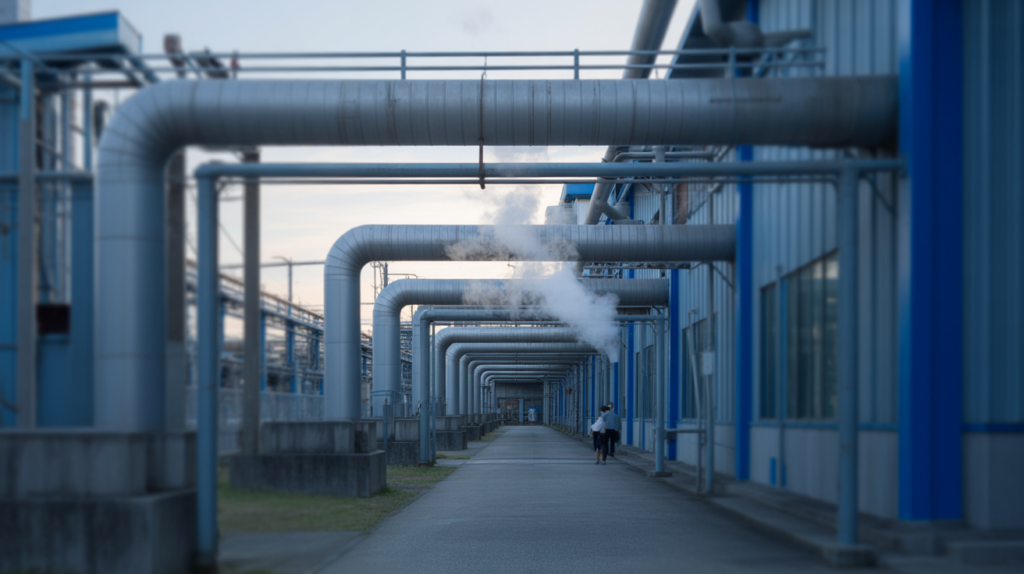

蒸気配管の保温は、省エネ対策であると同時に設備保全そのものです。理由は単純で、配管表面から熱が逃げれば蒸気は冷えて水へ戻り、そのドレン（復水。蒸気が冷えて液体に戻った水のこと）がウォーターハンマーや腐食を連れてくるから。対象は工場のユーティリティ・保全・設備担当の方です。この記事では、保温のない配管で実際に何が起きるのか、保温材と外装の考え方、スチームトラップとの役割分担、そしてCUI（保温下腐食）までを整理します。
【この記事のポイント】
保温は「熱を逃がさない」だけの部材ではありません。放熱を抑えることでドレンの発生量そのものを減らし、水撃・乾き度低下・腐食という連鎖の入口を塞ぐ役割を担っています。一方で、保温材は濡れると性能を失い、かえって腐食を進めることもある。だからこそ外装と施工、そしてドレン抜きの設計がセットで問われます。数値は条件で大きく変わるため、本記事では考え方と判断の軸を中心に扱います。
今日のおさらい：要点3つ
- 保温の目的はエネルギーロス低減だけでなく、ドレン起因のトラブル（水撃・腐食・加熱能力低下）の予防にもある
- 保温材は温度域・湿気・振動・保守性で選ぶもので、万能の一種類は存在しない
- 雨水や結露が入った保温材はCUI（保温下腐食）の温床になり、外装と施工の質が寿命を左右する
この記事の結論
- 一言で言うと、蒸気配管の保温は「熱の節約」ではなく「熱と設備の同時保護」です。
- 最も重要なのは、保温・スチームトラップ・ドレン抜きを一体で設計すること。どれか一つが欠けると他が効きません。
- 失敗しないためには、温度域と使用環境に合った保温材を選び、外装（ラッキング）で水の侵入を防ぎ、点検できる構造にしておくことです。
- 古い保温材にはアスベスト含有の可能性があります。自己判断で剥がさず、まず専門調査へ。
保温がない蒸気配管で何が起きるのか
放熱からドレン発生までは一本道
蒸気は熱を持った気体です。裸の配管では、その熱が配管の金属を通って外気へ逃げていきます。逃げた分だけ蒸気は潜熱（気体が液体に戻るときに放出する熱）を失い、やがて凝縮して水になる。これがドレンです。
つまりドレンは「不良」ではなく、放熱がある限り必然的に生まれる副産物。保温はその発生量を抑える手段であって、ゼロにする魔法ではありません。ここを取り違えると、保温さえすればトラップは要らない、という危うい発想になります。
ウォーターハンマーは一瞬で弁も配管も壊す
配管の底に溜まったドレンは、高速で流れる蒸気に押されて塊のまま加速します。それが曲がりや弁にぶつかったときの衝撃が、いわゆるウォーターハンマー（水撃）。
よくあるのが、休止明けの立ち上げ時に「ガンッ」という金属音が出るケースです。配管内が冷えている状態で一気に蒸気を送れば、大量のドレンが一斉に動く。支持金具の緩み、フランジからの漏れ、弁座の損傷、ひどい場合は配管の破損まで起こり得ます。しかも被害は突然で、予兆が乏しい。正直なところ、音が出た時点ですでに機械的なダメージは蓄積していると考えたほうが安全です。
乾き度が下がると「加熱できない蒸気」になる
蒸気の中に水滴が混じっている割合を示すのが乾き度です。乾き度が下がるほど、同じ圧力・同じ量を送っても実際に取り出せる熱は減ります。
現場では「圧力は出ているのに製品が温まらない」「乾燥工程の時間が伸びた」といった形で表れます。圧力計だけを見ていると原因にたどり着きにくいのが厄介なところ。長い配管、保温の欠損箇所、屋外の露出部などは、乾き度を落とす典型的な要因として疑う価値があります。
腐食は内側からも外側からも進む
ドレンが溜まったまま滞留すれば、配管内面は常に水と接することになります。溶存酸素や炭酸ガスの影響もあり、内面腐食が進みやすい環境です。
外側は外側で、保温材が濡れれば金属表面が長時間湿った状態に置かれます。実は、外面の腐食のほうが発見が遅れがちです。外装に覆われて見えないため、漏れて初めて気づく。この構造的な見えにくさが、保温下腐食という言葉が生まれた背景でもあります。
保温材の選定・外装・ドレン抜きは三点セット
代表的な保温材の性格を押さえる
一般に、蒸気配管まわりでよく使われるのは無機系の保温材です。ロックウールは鉱物繊維系で、比較的高い温度域まで対応でき、施工性と入手性のバランスが良いとされます。グラスウールはガラス繊維系で軽量・安価ですが、一般にロックウールより使用上限温度は低めとされ、中低温域が主戦場です。けい酸カルシウムは成形板・成形筒として使われ、高温域や機械的強度が求められる箇所で選ばれることがあります。
ここで注意したいのは、同じ「ロックウール」でも製品ごとに使用温度範囲も熱伝導率も異なる点です。ケースによりますが、カタログ値は密度・厚さ・平均温度の条件付きで示されます。設計に使うなら、必ずメーカーの製品仕様書の数値を確認してください。一般論で厚さを決めるのは危険です。
外装（ラッキング）が保温材の寿命を決める
保温材そのものは水を防ぎません。防ぐのは外装です。金属板（ガルバリウム鋼板、ステンレス、アルミなど）や樹脂系のカバーで覆い、雨水・洗浄水・結露を寄せつけない状態を作ります。
肝になるのは継ぎ目の処理と、水が流れ落ちる向きです。屋外の水平配管なら、重ね代を上側にとって水が継ぎ目に入り込まないようにする。垂直配管なら下から上へ張り上げる。バンドの締め方が緩ければ、風で口が開いてそこから水が入ります。よくあるのが、点検で一度外した後に元通りに戻されず、隙間が残ったままというパターンです。
保温とスチームトラップは役割が違う
保温はドレンの「発生を減らす」もの、スチームトラップはできてしまったドレンを「系外へ抜く」もの。役割が違うため、どちらか一方では成立しません。
トラップは配管の低い位置やライザーの立ち上がり手前など、ドレンが溜まる場所に配置します。加えて、トラップが詰まる・開きっぱなしになるといった故障は珍しくないため、定期的な作動確認が要ります。保温を厚くしたからトラップの点検間隔を延ばす、という判断は成り立ちません。
見落とされやすい箇所とCUI（保温下腐食）
裸のままにされがちな場所
保温は直管部だけ丁寧で、それ以外が手薄になりがちです。典型的なのは、バルブ本体、フランジ継手、支持金具（サポート）との接触部、そして計器のブランチ配管まわり。
理由も分かります。バルブやフランジは点検・増し締めのために開けたい。だから最初から外されていたり、一度外して戻されなかったりする。ただ、形状が複雑な部位は表面積が大きく、放熱の観点では不利です。着脱式の保温ジャケットのように、点検性と保温性を両立させる方法もあります。もう一つ見落としがちなのが、サポート部の熱橋（金属同士が接して熱が逃げる経路）です。ここは断熱材を挟むなどの配慮が必要になります。
CUIは「濡れた保温材」から始まる
CUI（Corrosion Under Insulation／保温下腐食）は、保温材の内側で金属表面が濡れ、そこで進行する腐食です。屋外配管、洗浄が多い区画、断続運転で結露しやすいライン、そして外装が傷んだ箇所がリスクの高い場所とされています。
厄介なのは、外から見えないこと。塗装の膨れや外装の錆汁、保温材の変色や垂れ跡は、内部で何かが起きているサインとして扱う価値があります。定期的に一部を開放して母材の状態を確認する、という点検計画を組んでいる現場もあります。ケースによりますが、疑わしい箇所は開けて見るのが結局いちばん早いという判断もあり得ます。
古い保温材とアスベストの扱い
古い設備の保温材には、アスベストが含まれている可能性があります。含有の有無は見た目では判断できません。自己判断で剥がす、切る、削るといった作業は絶対に行わないでください。
法令で調査や作業方法、届出、作業者の保護が定められています。改修や撤去の予定があるなら、まず有資格の調査機関・専門業者へ事前調査を依頼するのが正しい順序です。安全に関わる判断は、法令とメーカー仕様、そして専門業者の指示を優先してください。
よくある質問
Q1. 保温すればドレンは出なくなりますか？
A1. なくなりません。保温は放熱を抑えて発生量を減らす手段で、ゼロにはできません。スチームトラップとドレン抜き配管は、保温の有無にかかわらず必要です。
Q2. 保温材は厚いほど良いのでしょうか？
A2. 厚くするほど放熱は減りますが、効果の伸びは頭打ちになり、重量・コスト・施工スペースが増えます。適正厚さは温度・管径・環境で変わるため、メーカーの計算条件に沿って決めるのが確実です。
Q3. ロックウールとグラスウールはどう使い分けますか？
A3. 一般にロックウールのほうが使用上限温度が高く、蒸気配管など高温側で選ばれる傾向があります。グラスウールは軽量で扱いやすく中低温域向き。ただし製品ごとに仕様が異なるので、必ず個別のカタログ値で確認してください。
Q4. バルブやフランジも保温すべきですか？
A4. 放熱の観点では保温したほうが有利です。ただ点検・増し締めのために着脱できることが前提になるため、着脱式の保温ジャケットのような方式が現実的な選択肢になります。
Q5. ウォーターハンマーが起きたら、まず何を確認しますか？
A5. ドレンが溜まりやすい箇所（低所、ライザー手前、長い水平部）と、スチームトラップの作動状況です。加えて、暖機なしの急激な蒸気導入をしていないか、立ち上げ手順も見直す価値があります。
Q6. CUIはどうやって見つけますか？
A6. 外装の錆汁、塗装の膨れ、保温材の変色や湿り、水が溜まりやすい箇所が手がかりです。確認は一部を開放して母材を見る方法が基本で、必要に応じて非破壊検査を専門業者に依頼します。
Q7. 保温すると年間でどれくらい削減できますか？
A7. 条件によって大きく変わるため、一律の数字は出せません。管径・表面温度・外気条件・稼働時間・保温仕様で結果が変わるので、自社の条件でメーカーや専門業者に試算してもらうのが確実です。
Q8. 古い保温材を自分で剥がして交換してもいいですか？
A8. 避けてください。アスベスト含有の可能性があり、法令で事前調査や作業方法が定められています。まず専門機関に調査を依頼し、結果に応じて有資格の業者に施工を任せる流れが原則です。
まとめ
- 蒸気配管の保温は省エネ施策であると同時に、ドレン起因の水撃・腐食・加熱能力低下を抑える保全施策でもある
- 保温材は温度域・環境・保守性で選び、数値は必ずメーカーの製品仕様で確認する
- 外装（ラッキング）の継ぎ目と施工品質が、保温材の寿命とCUIリスクを左右する
- バルブ、フランジ、サポート部など「裸になりがちな箇所」を意図的に点検対象へ入れる
- 古い保温材はアスベストの可能性を前提に、自己判断で触らず専門調査へ
まずは自社の蒸気ラインを歩いて、保温が欠けている箇所と外装が傷んでいる箇所を書き出すところから始めてみてください。図面ではなく現物を見ると、想像していた以上に露出部が残っていることが少なくありません。
