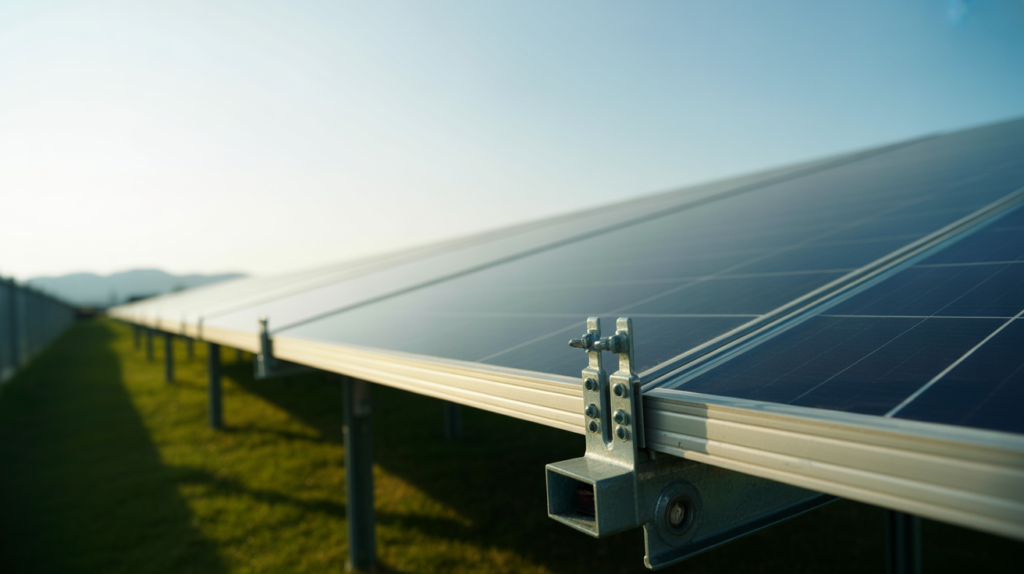

太陽光発電設備の締結は、設計段階で「点検されない前提」を織り込むべきです。理由は単純で、屋外に長期間据え置かれる架台は、風で揺すられ、雪で押され、日中と夜間で伸び縮みを繰り返すのに、締結部だけは誰も見ないまま年を越していくからです。この記事は、発電所のO&M（運用保守）担当者、架台メーカーや施工会社の設計・品質担当者に向けて、緩みと腐食が起きる仕組み、材質の組み合わせ、締付管理と点検の実務を整理します。
【この記事のポイント】
太陽光架台のボルトが抱えるリスクは、大きく「緩み」と「腐食」の二つ。しかも両者は独立しておらず、緩んで隙間ができれば水が入り、腐食が進めば軸力が抜けてさらに緩みます。悪循環です。特にアルミ架台にステンレスボルトという組み合わせは、電位差による腐食（電食）が起きやすく、塩害地域や融雪剤の散布路線沿いでは進行が早まります。なお、構造・強度に関わる設計は必ず構造計算と関係法令、メーカー仕様に従ってください。本記事は判断材料の整理であり、個別設計の代わりにはなりません。
今日のおさらい：要点3つ
- 緩みの主因は風による繰り返し荷重。静的な締付だけでなく、振動と微小すべりを前提に設計する。
- アルミとステンレスの接触は電食のリスク。絶縁ワッシャーや適切な表面処理で電気的に切り離す発想を持つ。
- 合いマーク（マーキング）は最も安価な緩み検知手段。施工時に入れておけば、点検が「見るだけ」で済む。
この記事の結論
- 一言で言うと、太陽光の締結は「締めた瞬間の性能」ではなく「20年後に残っている軸力」で評価すべきものです。
- 最も重要なのは、異種金属の接触と締付トルクの管理。この二つを外すと、あとから直すコストが跳ね上がります。
- 失敗しないためには、施工直後の増し締めと合いマーク、そして点検周期を運用に組み込むこと。仕組みにしないと続きません。
屋外・長期という条件が締結に何をするのか
風荷重は「一回の力」ではなく「回数」で効く
架台にとって最大の外力は風です。ただし怖いのは瞬間的な最大風速だけではありません。日常的に吹く風がモジュール面を押したり引いたりし、その荷重がボルトに伝わり続ける。締結部にわずかなすべりが生じると、ねじ面が少しずつずれて回転し、軸力が抜けていきます。いわゆる回転緩みです。
正直なところ、この現象は「一度きちんと締めたから大丈夫」という感覚と最も相性が悪い。締付時に十分な軸力があっても、繰り返し荷重で座面やねじ面がなじみ、初期の軸力は必ずいくらか低下します。だからこそ施工後の増し締めが意味を持ちます。
熱膨張と積雪：季節が締結を揺さぶる
アルミと鋼、ステンレスでは線膨張係数が異なります。日中の直射で温度が上がり、夜間に冷える。この伸縮差が毎日繰り返されると、締結部には微小な相対変位が生じます。長尺の架台やモジュール列が長い設計ほど、端部での動きは大きくなる。
積雪地域では荷重の方向も変わります。雪の重みは下向きに、風は主に浮き上がり方向に効くため、締結部は上下双方向の荷重を受ける。よくあるのが、雪の滑落でモジュール押さえ金具に横方向の力がかかり、金具がずれるケースです。ケースによりますが、雪が絡む地域では締結部の設計要求が一段厳しくなると考えたほうが無難です。
電食：アルミ架台にステンレスボルトという定番の組み合わせ
異なる金属が水分を介して接触すると、電位の低い側（卑な金属）が優先的に腐食します。太陽光でよく見るアルミ架台＋ステンレスボルトは、まさにこの構図。アルミ側が腐食し、白い粉状の生成物が出て、座面が痩せる。軸力が抜け、隙間から水が入り、さらに進む。
厄介なのは、外から見ても分かりにくいことです。ボルト頭はステンレスなのでピカピカのまま、下のアルミだけが侵されている。実は、塩害地域や融雪剤を散布する道路沿いでは、塩化物イオンが不動態被膜を壊すため、ステンレス側にも孔食（点状の腐食）やもらい錆が出ます。SUS304は万能ではありません。
材質・部品選定とゆるみ止めの考え方
SUS304とSUS316、そして表面処理
一般的な屋外環境ではSUS304（18-8ステンレス）が使われることが多く、海岸に近い地域や融雪剤の影響を受ける環境ではモリブデンを添加したSUS316系が選ばれる傾向があります。耐孔食性が高いためです。ただしコストは上がりますし、316なら絶対に錆びないわけでもない。環境条件と設計寿命を照らして選ぶ話になります。
溶融亜鉛めっき鋼を使う場合は、めっき厚と犠牲防食の考え方が前提になります。ここで注意したいのが、亜鉛めっき部材にステンレスボルトを使うと、亜鉛側が犠牲になって消耗が早まる点。材質を混ぜるときは、必ず組み合わせ全体で見てください。具体的な選定はメーカー仕様と構造計算に従うのが原則です。
絶縁ワッシャーと座面の設計
異種金属を電気的に切り離す手段が、絶縁ワッシャーや樹脂ブッシュです。ボルトと母材の間に非導電性の部材を挟み、電流経路を断つ。ただし樹脂は紫外線と熱でへたるため、屋外20年という条件では材質グレードの確認が要ります。へたれば軸力は抜けます。
座面側も見落とせません。アルミは鋼に比べて柔らかいため、面圧が高いとへこみ（陥没）を起こし、その分だけ軸力が減ります。座面積を稼ぐ大径ワッシャーを使う、あるいは母材側の板厚を確保する。地味ですが効きます。
ゆるみ止めは「一つに頼らない」
ゆるみ止めの手段は複数あります。ナイロンナットやプリベリングトルク型ナット、ダブルナット、緩み止めワッシャー（くさび効果を使うタイプ）、ねじ緩み止め剤（嫌気性接着剤）など。それぞれ得手不得手があり、振動には強いが分解性が落ちる、屋外の温度域で性能が変わる、といった差があります。
ダブルナットは正しく施工しないと効果が出ません。下ナットを規定トルクで締めた後、上ナットで締め、下ナットを戻し気味に保持してロックする——この手順を守れないなら、別の手段のほうが確実です。よくあるのが、二個重ねただけで満足しているパターン。それはただのナット二個です。
締付管理・施工後の増し締め・点検の実務
適正トルクは「規定値どおり」が原則
締付トルクは、必要な軸力を得るための手段です。強く締めるほど良いわけではなく、締めすぎればボルトが降伏したりアルミのめねじが壊れたりします。逆に弱ければ緩む。だからメーカーが指定するトルク値と、そのときの潤滑状態（乾燥／潤滑剤あり）が重要になります。
見落とされがちなのが、潤滑の有無で同じトルクでも軸力が大きく変わる点です。焼付き防止剤を塗るならトルク値の見直しが必要になります。ステンレス同士はかじり（焼付き）を起こしやすいため潤滑を検討する場面がありますが、その場合はトルク設定をセットで確認してください。
施工直後の増し締めと、合いマークによる見える化
締結部は初期になじみます。座面の微小な平滑化、塗膜のつぶれ、部材のフィット。これらで軸力が落ちるため、施工後しばらくしてからの増し締めが有効です。時期は仕様や現場条件によりますが、初期段階で一度確認する運用は広く行われています。
そのうえで強く勧めたいのが合いマークです。締付完了後、ボルト頭・ナット・母材にまたがる直線をマーカーで引いておく。緩めばマークがずれるので、点検は「見るだけ」で済みます。工具も要らず、写真を撮るだけで記録が残る。O&Mの現場でこれほど費用対効果の高い手段はそう多くありません。
モジュール押さえ金具とO&Mの視点
モジュールを固定する押さえ金具（クランプ）は、締付が弱ければモジュールがずれ、強すぎればフレームを変形させたりガラスに応力を与えたりします。掛かり代（金具がフレームにかかる寸法）も規定があり、外れれば飛散リスクにつながる。ここはモジュールメーカーの施工要領書が最優先です。
点検としては、目視での腐食・変色・白錆の確認、合いマークのずれ、金具の位置ずれ、ワッシャーの浮きあたりが基本項目になります。点検周期は設備規模や環境で変わるため、法令上の要求と設備仕様を確認して決めてください。異常を見つけたときに、その場で締め直すのか記録して次工程に回すのかも、あらかじめルール化しておくと迷いません。
よくある質問
Q1. 太陽光架台にはSUS304とSUS316のどちらを選ぶべきですか
A1. 一般環境ではSUS304が使われることが多く、海岸付近や融雪剤の影響を受ける環境ではSUS316系が選ばれる傾向です。判断は塩害区分・設計寿命・コストの組み合わせになるため、メーカー仕様と設計条件を確認してください。
Q2. アルミ架台にステンレスボルトを使っても問題ありませんか
A2. 使われる組み合わせですが、電食のリスクがあります。絶縁ワッシャーや樹脂ブッシュで電気的に切り離す、水が滞留しない納まりにするなどの対策を併用してください。設計としての可否は構造計算とメーカー仕様に従います。
Q3. 施工後の増し締めはいつ行えばよいですか
A3. 初期のなじみで軸力が落ちるため、施工後の早い段階で一度確認する運用が一般的です。具体的な時期は架台メーカーの施工要領書で指定されることが多いので、そちらを優先してください。
Q4. 合いマークは何のために引くのですか
A4. 締付完了の記録と、緩みの見える化のためです。ボルト頭・ナット・母材にまたがる線を引いておけば、ずれた時点で緩みが分かります。工具を使わず目視で判定でき、写真で記録も残せます。
Q5. 締付トルクは強めにしておけば安心ですか
A5. 違います。締めすぎるとボルトの降伏、アルミめねじの破損、モジュールフレームの変形につながります。規定トルクの範囲で管理するのが原則で、潤滑剤を使う場合はトルク値の見直しが必要です。
Q6. ダブルナットは効果がありますか
A6. 正しい手順で施工すれば有効です。下ナットを締めてから上ナットで締め、下ナットを戻し気味に保持してロックします。単に二個重ねただけでは効果が期待できないため、手順を守れる体制かどうかで採否を判断してください。
Q7. ゆるみ止め剤（接着剤）は屋外で使えますか
A7. 製品によって使用温度域や耐候性、硬化条件が異なります。屋外長期の用途では、対応温度と分解性を必ず確認してください。将来の部品交換を考えると、分解できる強度グレードを選ぶ判断もあります。
Q8. 点検はどれくらいの頻度で行うべきですか
A8. 設備規模、設置環境、法令上の要求によって変わるため、一律の数値は示せません。塩害地域や強風地域では頻度を上げる方向で検討し、台風や地震、大雪といった事象の後には臨時点検を組み込む考え方が現実的です。
まとめ
- 太陽光架台の締結は、風による繰り返し荷重、熱膨張、積雪という長期の外力にさらされます。締めた直後の状態が続くとは考えないでください。
- 腐食対策の要は異種金属の管理です。アルミとステンレスの接触には絶縁を、塩害地域では材質グレードの見直しを検討します。
- 締付は規定トルクの管理が原則。潤滑の有無で軸力が変わる点、締めすぎがモジュールや母材を傷める点に注意してください。
- 合いマークと施工後の増し締め、そして点検周期の運用化。この三点が、20年後の軸力を左右します。
まずは自社が関わる設備で、締付記録と合いマークの有無を確認するところから始めてください。記録がなければ、次の点検時に基準点を作るだけでも状況が変わります。設計や強度に関わる判断は、構造計算と関係法令、メーカー仕様を優先してください。
